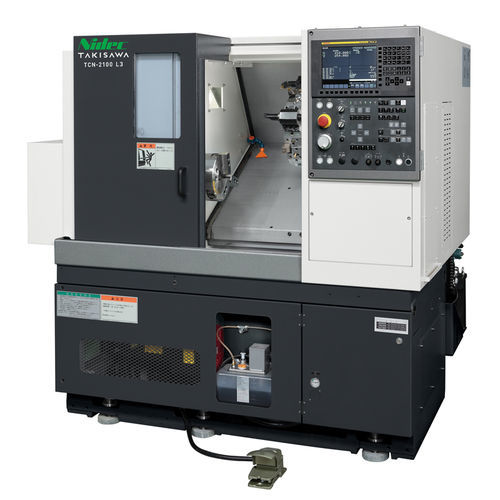

CNC数控车床 TCN-2100卧式12工具8工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 工具数量
- 12工具, 8工具
- 应用
- 用于钢筋加工, 生产, 用于大规模生产
- 性能
- 高精度
- 组合功能
- 铣削
- 选项和配件
- 自动装卸, 集成棒材送料机
- 直径
340 mm, 410 mm
(13.39 in, 16.14 in)- 旋转速度
3,200 rpm, 5,000 rpm
(20,106.193 rad.min-1, 31,415.927 rad.min-1)- 零件长度
300 mm, 600 mm
(12 in, 24 in)- 舵机通道
51 mm
(2 in)- 快进X
24 m/min
- 快进Z
30 m/s
(98 ft/s)- 标准功率
9 kW, 11 kW
(12.2 hp, 15 hp)- 整体长度
1,750 mm, 1,810 mm, 2,095 mm, 2,277 mm
(69 in, 71 in, 82 in, 90 in)- 整体宽度
1,532 mm
(60 in)- 总高度
1,700 mm
(67 in)- 重量
2,700 kg, 3,300 kg
(5,952 lb, 7,275 lb)
产品介绍
概述
TCN-2100 是一款 8 英寸数控车床，面向高切削能力与灵活的生产工序。该系列包含车削型（TCN-2100）、车削＋车铣复合型（TCN-2100CM）及支持自动化的上料型（TCN-2100G），适用于棒料供给、装载机与混合加工环境。
主要特点
机床主要规格（车削）
车削＋车铣（TCN-2100CM）
自动化变体 — TCN-2100G（上料机 / 送料器）
Takisawa 专用软件
技术规格（摘要）
TCN-2100 是一款 8 英寸数控车床，面向高切削能力与灵活的生产工序。该系列包含车削型（TCN-2100）、车削＋车铣复合型（TCN-2100CM）及支持自动化的上料型（TCN-2100G），适用于棒料供给、装载机与混合加工环境。
主要特点
- 全部滑动面采用高刚性、高精度矩形导轨，确保精确的运动控制。
- 通过调整主轴电机与减速比，提高连续额定扭矩以提升切削性能。
- 刀塔可选：8 工位直装、12 工位直装，以及用于铣削的回转刀具型 12 工位。
- 可选高刚性液压尾座，用于支撑长件或重件。
机床主要规格（车削）
- TCN-2100（车削）— 型号
- 型号：TCN-2100 L3 / TCN-2100 L6。
- 卡盘尺寸：8 inch。
- 刀塔形式（选项）：8 工位（直装）和 12 工位（直装）。
- 最大加工直径（mm）：L3 — Φ410（8 工位）/ Φ340（12 工位）；L6 — Φ410* / Φ340*。
- 最大加工长度（mm）：L3 — 300；L6 — 600。
- 棒料通径：Φ51 mm（取决于卡盘/气缸配置）。
- 主轴转速（min-1）：3200（选件 5000）。
- 快速进给速度（m/min）：X：24 / Z：30。
- 主轴电机（30 分 / 连续）（kW）：11 / 9。
- 机床高度：1700 mm。
- 占地尺寸（mm）：L3 — 1750 × 1532；L6 — 2095 × 1532。
- 机床重量（kg）：L3 — 2700；L6 — 3200。
车削＋车铣（TCN-2100CM）
- TCN-2100CM — 型号
- 卡盘尺寸：8 inch。
- 刀塔：回转刀具型 12 工位（车铣复合配置）。
- 最大加工直径：Φ280 mm。
- 最大加工长度（mm）：L3 — 208；L6 — 508。
- 棒料通径：Φ51 mm。
- 主轴转速（min-1）：3200（选件 5000）。
- 回转刀具转速（min-1）：6000。
- 回转刀具电机（15 分 / 连续）（kW）：5.5 / 3.7。
- 快速进给速度（m/min）：X：24 / Z：30。
- 主轴电机（kW）：11 / 9。
- 机床高度：1700 mm。
- 占地尺寸（mm）：L3 — 1810 × 1532；L6 — 2277 × 1532。
- 机床重量（kg）：L3 — 2800；L6 — 3300。
自动化变体 — TCN-2100G（上料机 / 送料器）
- 上料目标工件
- 外径：Φ160 mm。
- 长度：100 mm。
- 重量：3 kg（×2）。
- 供料器规格
- 托盘数量：16。
- 每托盘装载能力：40 kg。
- 工件堆叠高度：450 mm。
Takisawa 专用软件
- TiwaP-1（选件）：交互式编程系统，用于创建、仿真和执行加工程序，无需掌握 G 代码。主要功能包括 3D 仿真、刀具路径检查以及主轴/C 轴控制序列优化，减少操作员工作量。
技术规格（摘要）
- 型号系列：TCN-2100（亦可选配 TCN-2100CM、TCN-2100G）。
- 标准卡盘：8"。
- 刀塔配置：8 工位、12 工位直装；用于铣削的 12 工位回转刀具（CM）。
- 棒料通径：Φ51 mm（依卡盘/气缸配置可能变化）。
- 主轴标准转速：3200 min-1（选件 5000）。
- 刀具主轴转速（CM）：6000 min-1。
- 快速进给：X 24 m/min，Z 30 m/min。
- 主轴电机功率（30 分 / 连续）：11 / 9 kW。
- 选件：高刚性液压尾座、自动化装载单元、TiwaP-1 编程软件。
