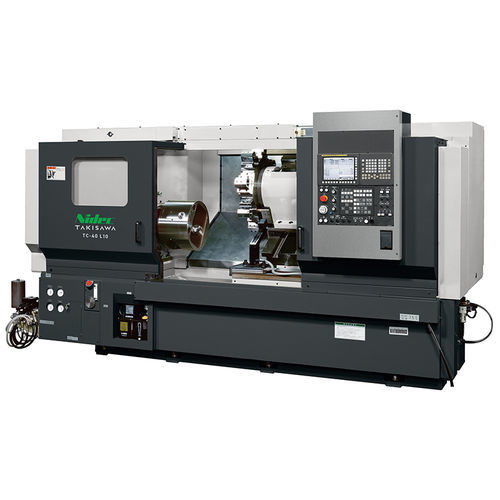

CNC数控车床 TC-40卧式12工具10工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 工具数量
- 12工具, 8工具, 10工具
- 性能
- 高精度, 高刚性, 高效率
- 组合功能
- 铣削
- 直径
420 mm, 450 mm
(16.54 in, 17.72 in)- 旋转速度
2,500 rpm
(15,707.963 rad.min-1)- 零件长度
1,020 mm
(40 in)- 舵机通道
89 mm
(4 in)- 快进X
12 m/min
- 快进Z
16 m/min
- 标准功率
15 kW, 18.5 kW, 22 kW, 26 kW
(20.4 hp, 25.2 hp, 29.9 hp, 35.4 hp)- 整体长度
2,100 mm, 2,331 mm
(83 in, 92 in)- 整体宽度
3,500 mm, 4,940 mm, 6,265 mm
(138 in, 194 in, 247 in)- 总高度
1,920 mm, 2,190 mm
(76 in, 86 in)- 重量
最多: 10,700 kg
(23,589 lb)最少: 7,500 kg
(16,535 lb)
产品介绍
概述
主要特性
机型与部分规格
技术规格
- TC-40为TC系列代表机型，配备适用于12英寸和15英寸卡盘的主轴台。可配置为单纯车削或车削+铣削（CM型）。
- 采用全芯角型滑枕床与尾座等高刚性结构，配合高刚性刀塔，适应多种加工需求。
主要特性
- 适用12英寸与15英寸卡盘的高精度高功率主轴台
- 全芯角型滑枕的坚固床身与鞍座结构
- 高刚性刀塔（可按规格选择8角/10角/12角等）
- 高刚性尾座，具备较高支撑能力
机型与部分规格
- TC-40 L10
- 卡盘尺寸：12 inch（详见规格）
- 最大加工直径：Φ450 / Φ420 mm（视配置而定）
- 最大加工长度：1020 mm
- 棒材加工径：Φ89 mm
- 主轴转速：2500 min-1
- 快速进给：X: 12 / Z: 16 m/min
- 主轴电机(30min/连续)：18.5 / 15 kW（选配：22/18.5, 26/22）
- 机器高度：1920 mm
- 地面占用尺寸：2100 × 3500 mm
- 机器质量：7500 kg
- TC-40 L20
- 卡盘尺寸：12 inch
- 最大加工直径：Φ450 / Φ420 mm
- 最大加工长度：2020 mm
- 棒材加工径：Φ89 mm
- 主轴转速：2500 min-1
- 快速进给：X: 12 / Z: 16 m/min
- 主轴电机(30min/连续)：18.5 / 15 kW（选配：22/18.5, 26/22）
- 机器高度：2190 mm
- 地面占用尺寸：2331 × 4940 mm
- 机器质量：9000 kg
- TC-40 L30
- 卡盘尺寸：12 inch
- 最大加工直径：Φ450 / Φ420 mm
- 最大加工长度：3020 mm
- 棒材加工径：Φ89 mm
- 主轴转速：2500 min-1
- 快速进给：X: 12 / Z: 16 m/min
- 主轴电机(30min/连续)：18.5 / 15 kW（选配：22/18.5, 26/22）
- 机器高度：2190 mm
- 地面占用尺寸：2331 × 6265 mm
- 机器质量：10700 kg
- TC-40CM L10（车削＋铣削）
- 卡盘尺寸：12 inch
- 最大加工直径：Φ420 mm
- 最大加工长度：2020 mm
- 棒材加工径：Φ89 mm
- 主轴转速：2500 min-1
- 回转刀具转速：3000 min-1
- 快速进给：X: 12 / Z: 16 m/min
- 主轴电机(30min/连续)：18.5 / 15 kW（选配：22/18.5, 26/22）
- 回转刀具电机(30min/连续)：5.5 / 3.7 kW
- 机器高度：2190 mm
- 地面占用尺寸：2331 × 4940 mm
- 机器质量：9000 kg
- TC-40CM L20 / L30（车削＋铣削）
- TC-40CM系列根据L10/L20/L30配置扩展最大加工长度、地面占用与机器质量
- 主轴转速：2500 min-1；快速进给：X: 12 / Z: 16 m/min
- 主轴与回转刀具电机配置可按机型选择
技术规格
- 系列：TC-Series（本页对象：TC-40）
- 用途：车削（CM类型为车削＋铣削）
- 主要结构：全芯角型滑枕床与鞍座
- 刀架：高刚性刀塔（8/10/12角等可选）
- 尾座：高刚性设计
- 主轴功率及高功率主轴选项可按规格选择
- 控制与软件連携：可选配与外部加工程序编制/仿真等解决方案（例如 TiwaP-1）集成
