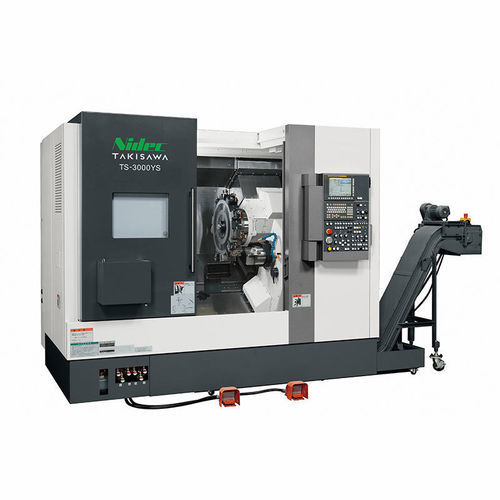

CNC数控车床 TS-3000卧式二机轴12工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 主轴数量
- 二机轴
- 工具数量
- 12工具, 10工具, 15工具, 20工具
- 传动系统
- 电机伺服
- 其他特性
- Y轴, 多功能
- 组合功能
- 铣削
- 直径
292 mm, 315 mm, 370 mm
(11.5 in, 12.4 in, 14.57 in)- 旋转速度
5,000 rpm, 6,000 rpm
(31,415.927 rad.min-1, 37,699.112 rad.min-1)- 最大切割直径
最少: 292 mm
(11 in)最多: 370 mm
(15 in)- 最大切割长度
最少: 535 mm
(21 in)最多: 550 mm
(22 in)- 舵机通道
67 mm
(3 in)- 快进X
30 m/min
- 快进Z
30 m/min
- 标准功率
3.7 kW, 7.5 kW, 11 kW, 15 kW
(5 hp, 10.2 hp, 15 hp, 20.4 hp)- 整体长度
2,800 mm
(110 in)- 整体宽度
2,140 mm
(84 in)- 总高度
2,300 mm
(91 in)- 重量
6,200 kg
(13,669 lb)
产品介绍
概述
TAKISAWA TS-3000 为复合加工CNC车床，面向可变种、可变批量的工件加工需求。适用于航空、医疗及工程机械等需要工艺整合与多道序加工的场景。TS-3000YS 型支持对置双主轴（左右），可在一台机床上完成前后两个工序的加工。
主要特性
TS-3000YS 主要规格（标准 / 可选）
TS-3000Y 主要规格（标准 / 可选）
特性 / 规格汇总
TAKISAWA TS-3000 为复合加工CNC车床，面向可变种、可变批量的工件加工需求。适用于航空、医疗及工程机械等需要工艺整合与多道序加工的场景。TS-3000YS 型支持对置双主轴（左右），可在一台机床上完成前后两个工序的加工。
主要特性
- 复合加工能力：在同一台机床上完成多道工序的连续加工。
- 配置灵活：可选对置双主轴或单主轴带NC伺服尾座的配置。
- 刀架选项：标准12工位（全刀夹式），可选10、15、20工位。
- 面向可变种、可变批量生产的高灵活性加工需求。
TS-3000YS 主要规格（标准 / 可选）
- 右主轴：有
- 尾座（NC伺服型）：无
- 卡盘尺寸（inch）：8 + 6
- 刀架类型：12工位刀架（全刀夹式）— 标准；可选：10、15、20工位
- 最大车削直径（mm）：φ370 / φ315 / φ292（视配置而定）
- 最大车削长度（mm）：550 / 535 / 545（视配置而定）
- 棒料通过径（mm）：φ67
- 左主轴转速（min⁻¹）：5000
- 右主轴转速（min⁻¹）：6000
- 旋转刀具转速（min⁻¹）：6000
- 快速位移速度（m/min）：X: 30 / Z: 30 / Y: 10 / A: 30
- 左主轴电机（30 min / 连续）（kW）：15 / 11
- 右主轴电机（30 min / 连续）（kW）：11 / 7.5
- 旋转刀具电机（S3 25% / 连续）（kW）：7.5 / 3.7
- 机床高度（mm）：2300
- 占地尺寸（mm）：2800 × 2140（不含油槽与排屑输送机）
- 机床重量（kg）：6200
TS-3000Y 主要规格（标准 / 可选）
- 右主轴：无
- 尾座（NC伺服型）：有
- 卡盘尺寸（inch）：8
- 刀架类型：12工位刀架（全刀夹式）— 标准；可选：10、15、20工位
- 最大车削直径（mm）：φ370 / φ315 / φ292（视配置而定）
- 最大车削长度（mm）：550 / 535 / 545（视配置而定）
- 棒料通过径（mm）：φ67
- 左主轴转速（min⁻¹）：5000
- 右主轴转速：—
- 旋转刀具转速（min⁻¹）：6000
- 快速位移速度（m/min）：X: 30 / Z: 30 / Y: 10 / A: 13
- 左主轴电机（30 min / 连续）（kW）：15 / 11
- 右主轴电机：—
- 旋转刀具电机（S3 25% / 连续）（kW）：7.5 / 3.7
- 机床高度（mm）：2300
- 占地尺寸（mm）：2800 × 2070（不含油槽与排屑输送机）
- 机床重量（kg）：6000
特性 / 规格汇总
- 品牌：TAKISAWA
- 产品系列：TS series
- 页面显示型号：TS-3000（含 TS-3000YS / TS-3000Y 配置变体）
- 适用行业：航空、医疗、工程机械等需复合加工的领域
