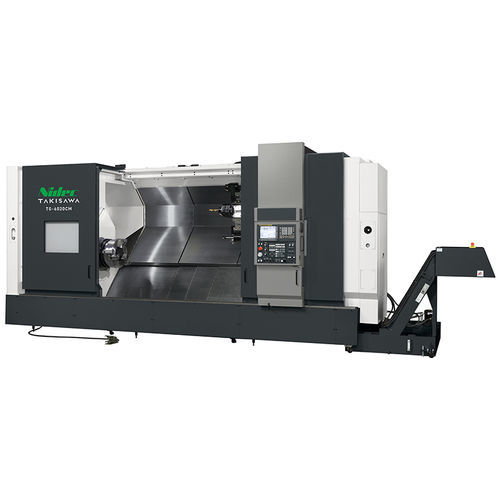

CNC数控车床 TG-6000斜凳12工具10工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 结构
- 斜凳
- 工具数量
- 12工具, 8工具, 10工具
- 转动架
- 4转塔
- 应用
- 用于大型物品, 用于大型工件, 大直径零件, 用于较长零件, 重型车削
- 性能
- 高精度, 高性能, 高刚性, 高效率
- 组合功能
- 铣削
- 直径
730 mm, 760 mm
(28.74 in, 29.92 in)- 旋转速度
500 rpm, 750 rpm, 1,000 rpm, 1,200 rpm, 2,000 rpm
(3,141.593 rad.min-1, 4,712.389 rad.min-1, 6,283.185 rad.min-1, 7,539.822 rad.min-1, 12,566.371 rad.min-1)- 零件长度
1,031 mm, 2,031 mm, 4,031 mm
(41 in, 80 in, 159 in)- 最大切割直径
最少: 730 mm
(29 in)最多: 760 mm
(30 in)- 快进X
12 m/min
- 快进Z
14 m/min, 16 m/min
- 标准功率
30 kW, 37 kW, 45 kW
(40.8 hp, 50.3 hp, 61.2 hp)- 整体长度
5,848 mm, 7,067 mm, 8,388 mm, 9,562 mm
(230 in, 278 in, 330 in, 376 in)- 整体宽度
2,360 mm, 2,465 mm, 2,496 mm, 2,526 mm, 2,601 mm, 2,624 mm
(93 in, 97 in, 98 in, 99 in, 102 in, 103 in)- 总高度
2,700 mm, 2,800 mm
(106 in, 110 in)- 重量
最少: 15,500 kg
(34,172 lb)最多: 21,800 kg
(48,061 lb)
产品介绍
概述
TG-6000 系列为大型车床系列，适用于大直径与长工件的高精度、高产能车削加工。支持大孔径管端加工，并兼容 15"–28" 卡盘。提供单纯车削与车削&铣削（CM）型，可按需配置主轴台与刀塔。
主要特征
主要机床规格（代表性型号）
注释
TG-6000 系列为大型车床系列，适用于大直径与长工件的高精度、高产能车削加工。支持大孔径管端加工，并兼容 15"–28" 卡盘。提供单纯车削与车削&铣削（CM）型，可按需配置主轴台与刀塔。
主要特征
- 高切削性能以提升生产效率
- 适用于大直径工件与长工件
- 大孔径（big-bore）配置，适合大口径管端加工
- 兼容 15"–28" 卡盘
- 提供四种主轴台类型（A、B、C、D）以匹配应用
- 所有轴采用宽型滑道
- 斜床身结构以提高刚性
- 配备 37/30 kW 主轴电机（OP. 45/37）
- 提供四种高刚性刀塔
- 强力顶尖（尾座）
主要机床规格（代表性型号）
- TG-6010
- 最大加工直径: Φ760 / Φ730
- 最大加工长度: 1031 mm
- 主轴转速: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
- 主轴通径: 131(A), 185(B), 275(C), 375(D) mm
- 进给速度: X: 12 / Z: 16 m/min
- 主轴电机（30 分/连续）: 37/30 [OP. 45/37] kW
- 机床高度: 2700 mm
- 所需占地: 5848 × 2360 (A, B), 5848 × 2465 (C, D) mm
- 机床质量: 15500 kg
- TG-6020
- 最大加工直径: Φ760 / Φ730
- 最大加工长度: 2031 mm
- 主轴转速: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
- 主轴通径: 131(A), 185(B), 275(C), 375(D) mm
- 进给速度: X: 12 / Z: 16 m/min
- 主轴电机（30 分/连续）: 37/30 [OP. 45/37] kW
- 机床高度: 2700 mm
- 所需占地: 7067 × 2496 (A, B), 7067 × 2601 (C, D) mm
- 机床质量: 18000 kg
- TG-6030
- 最大加工直径: Φ760 / Φ730
- 最大加工长度: 4031 mm
- 主轴转速: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
- 主轴通径: 131(A), 185(B), 275(C), 375(D) mm
- 进给速度: X: 12 / Z: 14 m/min
- 主轴电机（30 分/连续）: 37/30 [OP. 45/37] kW
- 机床高度: 2700 mm
- 所需占地: 8388 × 2526 (A, B), 8388 × 2601 (C, D) mm
- 机床质量: 20500 kg
- TG-6010CM (车削 & 铣削)
- 最大加工直径: Φ750
- 最大加工长度: 1031 mm
- 主轴转速: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
- 主轴通径: 131(A), 185(B), 275(C), 375(D) mm
- 回转刀具转速: 3000 min^-1
- 回转刀具电机（S3 25% / 连续）: 11/5.5 kW
- 进给速度: X: 12 / Z: 16 m/min
- 主轴电机（30 分/连续）: 37/30 [OP. 45/37] kW
- 机床高度: 2700 mm
- 所需占地: 5848 × 2360 (A, B), 5848 × 2465 (C, D) mm
- 机床质量: 15800 kg
- TG-6020CM (车削 & 铣削)
- 最大加工直径: Φ750
- 最大加工长度: 2031 mm
- 主轴转速: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
- 主轴通径: 131(A), 185(B), 275(C), 375(D) mm
- 回转刀具转速: 3000 min^-1
- 回转刀具电机（S3 25% / 连续）: 11/5.5 kW
- 进给速度: X: 12 / Z: 16 m/min
- 主轴电机（30 分/连续）: 37/30 [OP. 45/37] kW
- 机床高度: 2700 mm
- 所需占地: 7067 × 2496 (A, B), 7067 × 2601 (C, D) mm
- 机床质量: 18300 kg
- TG-6030CM (车削 & 铣削)
- 最大加工直径: Φ750
- 最大加工长度: 3031 mm
- 主轴转速: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
- 主轴通径: 131(A), 185(B), 275(C), 375(D) mm
- 回转刀具转速: 3000 min^-1
- 回转刀具电机（S3 25% / 连续）: 11/5.5 kW
- 进给速度: X: 12 / Z: 14 m/min
- 主轴电机（30 分/连续）: 37/30 [OP. 45/37] kW
- 机床高度: 2700 mm
- 所需占地: 8388 × 2526 (A, B), 8388 × 2601 (C, D) mm
- 机床质量: 20800 kg
- TG-6040CM (车削 & 铣削)
- 最大加工直径: Φ750
- 最大加工长度: 4031 mm
- 主轴转速: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
- 主轴通径: 131(A), 185(B), 275(C), 375(D) mm
- 回转刀具转速: 3000 min^-1
- 回转刀具电机（S3 25% / 连续）: 11/5.5 kW
- 进给速度: X: 12 / Z: 14 m/min
- 主轴电机（30 分/连续）: 37/30 [OP. 45/37] kW
- 机床高度: 2800 mm
- 所需占地: 9562 × 2624 mm
- 机床质量: 21800 kg
注释
- A、B、C、D 表示主轴台类型。
- 显示的尺寸在标注时包含卡盘输送装置（如有说明）。
