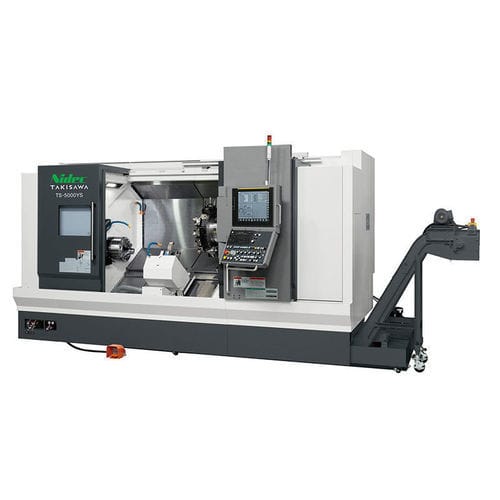

CNC数控车床 TS-5000卧式二机轴A2-11
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 主轴数量
- 二机轴
- 主轴头
- A2-11
- 工具数量
- 12工具, 10工具, 15工具, 20工具
- 应用
- 用于钢筋加工, 用于大规模生产
- 直径
292 mm, 315 mm, 370 mm
(11.5 in, 12.4 in, 14.57 in)- 旋转速度
2,500 rpm, 4,200 rpm, 5,000 rpm, 6,000 rpm
(15,707.963 rad.min-1, 26,389.378 rad.min-1, 31,415.927 rad.min-1, 37,699.112 rad.min-1)- 零件长度
1,285 mm, 1,300 mm
(51 in, 51 in)- 舵机通道
82 mm, 102 mm
(3 in, 4 in)- 快进X
30 m/min
- 快进Z
30 m/min
- 标准功率
7.5 kW, 11 kW, 15 kW, 22 kW
(10.2 hp, 15 hp, 20.4 hp, 29.9 hp)- 整体长度
4,105 mm
(162 in)- 整体宽度
2,255 mm
(89 in)- 总高度
2,300 mm
(91 in)- 重量
8,700 kg
(19,180 lb)
产品介绍
Overview
Key features
Variants
Technical specifications
Options & notes
Recommended applications
- TS-5000是一款工艺集成型复合数控车床，适用于多种类型与批量变化的工件灵活加工。左右主轴可在同一装夹内完成前后工序。产品页标注包含可选件。
Key features
- 支持多主轴功能及多种刀塔配置，以适应不同的车削应用。
- TS-5000YS配备左右主轴；TS-5000Y取消右主轴，改配NC伺服型顶尖（尾座）。
- 可选刀塔：12工位（全刀夹，标准）、10工位、15工位、20工位（全刀夹型）。
- 可通过选件调整夹头与气缸组合，从而改变棒料加工直径等加工能力。
Variants
- TS-5000YS（标准）：右主轴存在；卡盘 12+8 inch；A轴快速进给 30 m/min。
- TS-5000Y：无右主轴；具有NC伺服型尾座；卡盘 12 inch；A轴快速进给 13 m/min。
Technical specifications
- 型号：TS-5000（含TS-5000YS、TS-5000Y变型）
- 变型：TS-5000YS、TS-5000Y
- 右主轴情况：TS-5000YS：有（标准）；TS-5000Y：无
- 尾座（NC伺服型）：TS-5000YS：无；TS-5000Y：有
- 卡盘尺寸（inch）：TS-5000YS：12+8；TS-5000Y：12
- 刀塔类型（选项）：12工位（全刀夹型，标准）、10工位、15工位、20工位（全刀夹型）
- 最大旋削直径（mm）：12-/10工位：φ370；15工位：φ315；20工位：φ292
- 最大旋削长度（mm）：12-/10工位：1300；15工位：1285；20工位：1300
- 棒料加工直径（mm）：φ102［可选 φ82］（随卡盘与气缸类型变化）
- 左主轴转速（min⁻¹）：2500［选件 4200］
- 右主轴转速（min⁻¹）：TS-5000YS：5000［选件 6000］；TS-5000Y：无
- 旋转刀具转速（min⁻¹）：6000
- 快速进给速度（m/min）：X：30 / Z：30 / Y：10 / A：TS-5000YS：30；TS-5000Y：13
- 左主轴电机（30 min/连续）：22 / 15 kW
- 右主轴电机（30 min/连续）：TS-5000YS：11 / 7.5 kW；TS-5000Y：无
- 旋转刀具主轴电机（S3 25% / 连续）：7.5 / 3.7 kW
- 机床高度：2300 mm
- 占地尺寸：4105 × 2255 mm（不含油盘与排屑机）
- 机床重量：TS-5000YS：8700 kg；TS-5000Y：8500 kg
- 注："•" = 标配；"-" = 无。
Options & notes
- 产品图片与说明标注包含选件；可配置项（卡盘、气缸、刀塔）会影响棒料加工直径及部分尺寸。
- 所示占地尺寸不包括油盘与排屑机。
Recommended applications
- 适用于通过一次装夹完成前后工序以减少搬运与装夹时间的混合件生产。
- 适用于对棒料、多工序组合加工有需求、需要灵活刀塔配置与副主轴功能的零件加工。
