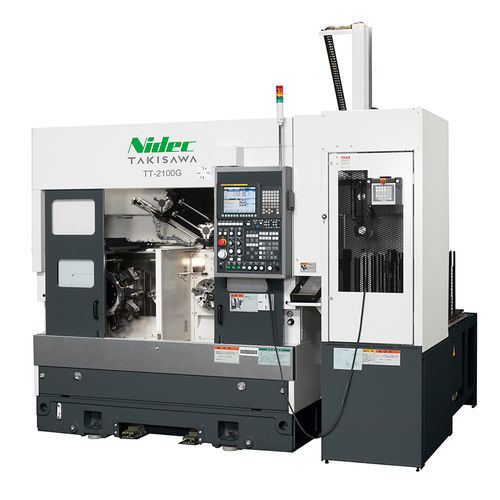

CNC数控车床 TT-2100G卧式双轴平台式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 轴数量
- 双轴
- 结构
- 平台式
- 主轴数量
- 二机轴
- 工具数量
- 12工具, 10工具
- 应用
- 汽车应用, 用于大规模生产
- 性能
- 高精度, 高效率
- 其他特性
- 紧凑型
- 组合功能
- 铣削
- 选项和配件
- 龙门装载机
- 直径
240 mm
(9.45 in)- 旋转速度
3,200 rpm, 4,500 rpm, 6,000 rpm
(20,106.193 rad.min-1, 28,274.334 rad.min-1, 37,699.112 rad.min-1)- 零件长度
94 mm, 136 mm
(4 in, 5 in)- 快进X
24 m/min
- 快进Z
24 m/min
- 标准功率
5.5 kW, 7.5 kW, 11 kW
(7.5 hp, 10.2 hp, 15 hp)- 整体长度
2,825 mm
(111 in)- 整体宽度
2,615 mm
(103 in)- 总高度
2,700 mm
(106 in)- 重量
5,200 kg, 5,400 kg
(11,464 lb, 11,905 lb)
产品介绍
概述
TT-2100G 是一款標配高速龍門上料裝置的並列雙主軸數控車床，針對汽車行業的高精度大批量加工而設計。其低重心結構和低中心高度實現穩定切削、快速上料傳送以及在最小佔地下的高生產率。
主要特點
機床配置與操作
上料/送料系統概述
技術規格
TT-2100G 是一款標配高速龍門上料裝置的並列雙主軸數控車床，針對汽車行業的高精度大批量加工而設計。其低重心結構和低中心高度實現穩定切削、快速上料傳送以及在最小佔地下的高生產率。
主要特點
- 使用專用按鍵進行流程管理，量測管理簡便。
- 箱型床身結構（tank bed）可在長時間生產中最小化熱位移。
- X/Z軸採用寬幅矩形導軌，確保長期穩定的高精度加工。
- 6"與8"卡盤規格均可選配高精度主軸規格，並搭配FANUC高性能主軸電機。
- 標配10工位刀塔（T10）；可選12工位刀塔（T12）及10工位銑削刀塔（T10M）以支持銑削工序。
- 節能系統可降低功耗，油水分離器延長切削液壽命。
- 操作友好型軟件可減少調整與非加工時間。
機床配置與操作
- 僅車削型：TT-2100G（提供6+6或8+8卡盤配置）。
- 車銑複合型：TT-2100CMG（配備回轉刀具，適用於車銑複合加工）。
- 龍門上料機為標配；可根據生產計劃選擇上料機規格。
- 標配傳送/翻轉單元，可實現前後同時加工；操作側通過指示燈選擇，限制操作僅在選定側進行。
上料/送料系統概述
- 龍門上料機標準支持小直徑短長度工件；可選配套件以支持更大直徑/重量。
- 工件送料器支持托盤化裝載與堆放；托盤數與裝載能力根據所選配置而定。
技術規格
- 型號（商品名）：TT-2100G
- 品牌：Takisawa Machine Tool Co., Ltd.
- 卡盤尺寸（可選）：6" + 6" 或 8" + 8"
- 刀塔類型（TT-2100G）：標配10工位刀塔（全刀夾式）；可選12工位刀塔（全刀夾式）
- 最大車削直徑：Φ240 mm
- 最大車削長度：135.5 mm（6+6）；94 mm（8+8）
- 主軸轉速：4500 min⁻¹ [選項 6000]（6+6）；3200 min⁻¹ [選項 4500]（8+8）
- 快速進給速率：X：24 m/min / Z：24 m/min
- 主軸電機（15 min / 持續）：7.5 / 5.5 kW [選項 11 / 7.5]（6+6）；11 / 7.5 kW（8+8）
- 機床高度：2700 mm
- 所需占地面積：2825 × 2615 mm
- 機床重量：5200 kg（TT-2100G 車削）；5400 kg（TT-2100CMG 車削與銑削）
- TT-2100CMG（車削與銑削）附加：回轉刀具轉速 2500 min⁻¹；回轉刀具電機（15 min / 持續）5.5 / 3.7 kW
- 上料目標工件（標準 / 選項）：外徑 Φ80（標準）[選項 Φ160]；長度 80 mm；重量 0.7 kg ×2（標準）[選項 3.0 kg ×2]
- 工件送料規格：托盤數 16；每托盤裝載能力 40 kg；堆放高度 450 mm
