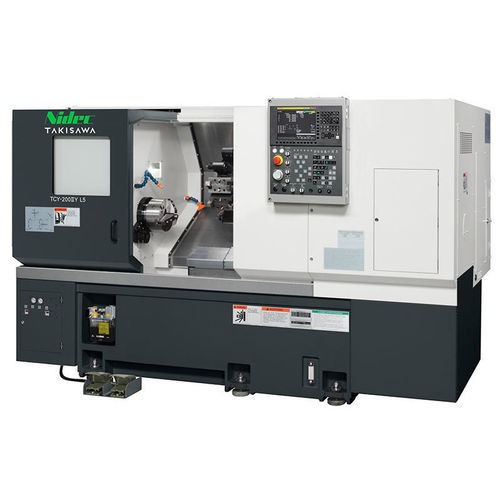

CNC数控车床 TCY-200Ⅱ12工具用于小型工件紧凑型
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 工具数量
- 12工具
- 应用
- 用于小型工件
- 其他特性
- 紧凑型, Y轴
- 组合功能
- 铣削
- 直径
220 mm, 250 mm
(8.66 in, 9.84 in)- 旋转速度
4,000 rpm, 6,000 rpm
(25,132.741 rad.min-1, 37,699.112 rad.min-1)- 零件长度
254 mm, 271 mm, 454 mm, 471 mm
(10 in, 11 in, 18 in, 19 in)- 舵机通道
51 mm
(2 in)- 快进X
20 m/min
- 快进Z
24 m/min
- 标准功率
2.2 kW, 3.7 kW, 5.5 kW, 7.5 kW, 11 kW
(3 hp, 5 hp, 7.5 hp, 10.2 hp, 15 hp)- 整体长度
2,310 mm, 2,500 mm, 2,860 mm
(91 in, 98 in, 113 in)- 整体宽度
1,695 mm, 1,795 mm
(67 in, 71 in)- 总高度
1,700 mm
(67 in)- 重量
3,500 kg, 4,100 kg
(7,716 lb, 9,039 lb)
产品介绍
概述
主要特性
选项与自动化
应用示例
技术规格
- 面向小型工件的紧凑型复合车铣床，整合车削、回转刀具加工与铣削，并配备Y轴控制。
主要特性
- 紧凑型复合设计，实现小工件的车削与回转刀具加工流程一体化。
- 具备铣削能力与Y轴控制，便于加工复杂形状的特征。
- 12位鼓式刀塔（全刀夹式），支持多刀具配置以提高灵活性。
- 左右主轴（视型号而定）、回转刀具主轴与较高的快进速度，支持高效加工循环。
选项与自动化
- 提供用于实现无人连续加工的上料及自动化方案（选项）。
- 可选交互式编程软件TiwaP-1：支持程序创建、3D仿真与刀具轨迹验证，无需深入G代码知识。
- 可选棒料送料装置及周边搬运系统，实现棒材自动供给并与上料装置联动。
应用示例
- 小型复杂零件的车削+铣削复合加工，适用于中高产量生产线（汽车零件、连接器、精密机械零件等）。
技术规格
- 商用型号：TCY-200Ⅱ（机型区分：TCY-200ⅡYS / TCY-200ⅡY）
- 机床类型：带铣削与Y轴的紧凑型复合车铣床
- 刀塔：12位鼓式刀塔（全刀夹式）
- 最大加工直径：Ø220 mm（BMT45类型为Ø250 mm）
- 最大加工长度：L3：254 mm [271 mm]；L5：454 mm [471 mm]
- 卡盘尺寸（英寸）：TCY-200ⅡYS：8+6；TCY-200ⅡY：8
- 棒料加工能力（左主轴）：Ø51 mm（随卡盘/气缸类型变化）
- 棒料加工能力（右主轴）：TCY-200ⅡYS：Ø42 mm；TCY-200ⅡY：-
- 左主轴转速（min⁻¹）：4000 [选项 6000]
- 右主轴转速（min⁻¹）：4000 [选项 6000]（如配备）
- 回转刀具转速（min⁻¹）：6000
- 快速位移速度：X 20 m/min；Z 24 m/min；Y 10 m/min
- 左主轴电机（15 min/连续）：11 / 7.5 kW
- 右主轴电机（15 min/连续）：5.5 / 3.7 kW（如配备）
- 回转刀具电机（5 min/15 min/连续）：3.7 / 2.2 / 1.5 kW
- 机床高度：1700 mm
- 占地尺寸：L3：2500 × 1695 mm；L5：2860 × 1795 mm（另注：L3：2310 × 1695 mm *）
- 机床重量：L3：3500 kg；L5：4100 kg
- 上料机目标工件（3 kg规格）：外径 Ø160 mm；长度 L3：50 mm / L5：100 mm；重量 3 kg
- 工件送料器规格（3 kg规格）：托盘数 16；每托盘载重 40 kg；堆叠高度 450 mm
- 备注：• = 标配 ◦ = 选配 - = 无；方括号 [ ] 表示BMT45类型（如标注）
