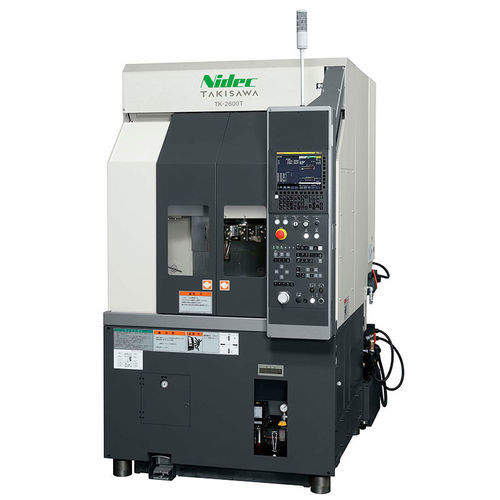

CNC数控车床 TK-2600立式8工具用于大规模生产
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 立式
- 工具数量
- 8工具
- 应用
- 用于金属, 用于大规模生产, 用于生产线
- 性能
- 高精度, 高刚性
- 其他特性
- 紧凑型
- 直径
400 mm, 600 mm
(15.75 in, 23.62 in)- 旋转速度
2,000 rpm, 2,500 rpm
(12,566.371 rad.min-1, 15,707.963 rad.min-1)- 零件长度
257 mm, 347 mm
(10 in, 14 in)- 最大切割直径
355 mm
(14 in)- 最大切割长度
最多: 347 mm
(14 in)最少: 257 mm
(10 in)- 快进X
20 m/min
- 快进Z
20 m/min
- 标准功率
15 kW, 18.5 kW, 22 kW
(20.4 hp, 25.2 hp, 29.9 hp)- 整体长度
1,220 mm, 1,600 mm
(48 in, 63 in)- 整体宽度
1,980 mm
(78 in)- 总高度
2,200 mm
(87 in)- 重量
3,650 kg, 3,750 kg
(8,047 lb, 8,267 lb)
产品介绍
对已生产30年的机型进行全面重新设计。
概述
产品亮点
特性 / 规格
适用场景
概述
- 紧凑型立式车床 TK-2600 针对模块化配置而设计，可根据工件尺寸、刀具布置和自动化方案进行定制。
产品亮点
- 回转直径可配置：标准 400 mm 或可选 600 mm。
- 刀架形式：排刀式刀架；6 工位（直装型）；8 工位（直装型）。
- 采用矩形滑动面，具有高刚性与高精度。
- 主轴及电机有多种选择，可根据切削条件和周期进行配置。
- 占地紧凑，便于集成到生产单元或自动化线中。
特性 / 规格
- 夹盘尺寸：10 inch
- 刀架形式：排刀式刀架；6工位刀架（直装型）；8工位刀架（直装型）
- 最大回转直径：400 mm（600 mm 为 600 回转径规格）
- 最大加工直径：排刀式：-；6 工位：φ355；8 工位：φ335
- 最大加工长度：排刀式：347 mm；6/8 工位：257 mm
- 主轴转速：2000 min⁻¹（可选：2500 min⁻¹）
- 快速进给速度：X：20 / Z：20 m/min
- 主轴电机（30 分钟 / 连续）：22 / 18.5 kW（可选：18.5 / 15 kW）
- 机床高度：2200 mm
- 占地面积：1220 × 1980 mm（600 回转径为 1600 × 1980 mm）
- 机床重量：3650 kg；3750 kg
- 备注：括号内数值为 600 回转径规格的数据。
适用场景
- 机械加工车间及生产线的中型零件车削。
- 量产自动化单元的集成。
- 适用于需紧凑布局与高精度立式车削的多种材料与刀具配置。
