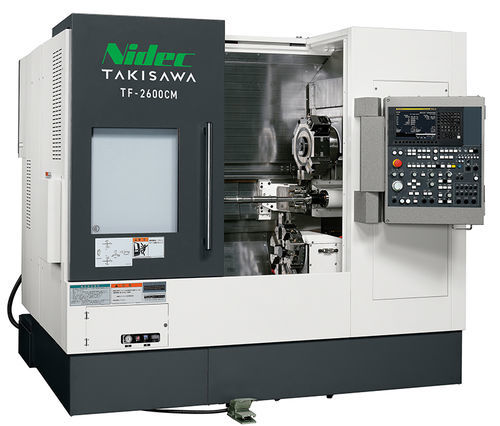

NC车床 TF-2600立式8工具用于机轴加工
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- NC
- 卧式／立式
- 立式
- 工具数量
- 8工具
- 应用
- 用于机轴加工
- 性能
- 高刚性
- 组合功能
- 铣削
- 直径
260 mm
(10.24 in)- 旋转速度
2,500 rpm, 3,000 rpm, 3,200 rpm, 5,000 rpm
(15,707.963 rad.min-1, 18,849.556 rad.min-1, 20,106.193 rad.min-1, 31,415.927 rad.min-1)- 零件直径
最多: 70 mm
(3 in)最少: 70 mm
(3 in)- 零件长度
650 mm, 750 mm
(26 in, 30 in)- 最大切割直径
260 mm
(10 in)- 快进X
20 m/min
- 快进Z
30 m/min
- 标准功率
11 kW, 15 kW
(15 hp, 20.4 hp)- 整体长度
2,400 mm
(94 in)- 整体宽度
2,080 mm
(82 in)- 总高度
2,150 mm
(85 in)- 重量
6,100 kg
(13,448 lb)
产品介绍
概述
Takisawa TF-2600是一款高刚性的轴件加工中心，旨在缩短法兰及轴件的切削时间，同时实现高效的切屑排出和稳定的加工条件。
主要特性
附加功能单元
主要规格（车削）
主要规格（车削&铣削）
装载器目标工件（选项）
Takisawa TF-2600是一款高刚性的轴件加工中心，旨在缩短法兰及轴件的切削时间，同时实现高效的切屑排出和稳定的加工条件。
主要特性
- 宽域主轴电机（10" 规格）
- 高刚性矩形导轨（箱形导轨）
- 垂直床身结构，利于切屑排出与整体刚性
附加功能单元
- NC伺服尾座 — 行程：580 mm；顶尖套锥孔：8" 规格：MT.4，10" 规格：MT.5
- NC伺服定心架（选项）— 行程：720 mm
主要规格（车削）
- 卡盘尺寸（英寸）：8 / 8 / 10（型号不同）
- 刀塔类型：6工位刀塔（直装型）／8工位刀塔（直装型）
- 最大车削直径：φ260 mm
- 最大车削长度：750 mm（部分型号）／650 mm（其他型号）
- 主轴转速（min⁻¹）：3200 [选配 5000]（部分型号）／2500 [选配 3000]（其他型号）
- 快速进给速度（m/min）：X: 20 / Z: 30 / A: 20 / R: 30
- 主轴电机（kW）：11/15 或 15/11（宽域，视型号而定）
- 机床高度：2150 mm
- 占地尺寸：2400 × 2080 mm
- 机床重量：6100 kg
主要规格（车削&铣削）
- 卡盘尺寸（英寸）：8 / 10（型号不同）
- 刀塔类型：上刀塔：旋转刀具式 8工位（全夹持型）；下刀塔：6工位（直装型）[选配 下刀塔8工位]
- 最大车削直径（下刀塔）：φ260 mm
- 最大车削长度（下刀塔）：750 mm / 650 mm
- 主轴转速（min⁻¹）：3200 [选配 5000] / 2500 [选配 3000]
- 旋转刀具主轴转速（min⁻¹）：6000
- 快速进给速度（m/min）：X: 20 / Z: 30 / A: 20 / R: 30
- 主轴电机（kW）：11/15 或 15/11（宽域）
- 旋转刀具电机（kW）：2.2
- 机床高度：2150 mm
- 占地尺寸：2400 × 2080 mm
- 机床重量：6100 kg
装载器目标工件（选项）
- 卡盘尺寸（英寸）：8 / 10
- 外径：φ70 mm
- 长度：750 / 650 mm
- 工件重量：10 kg
