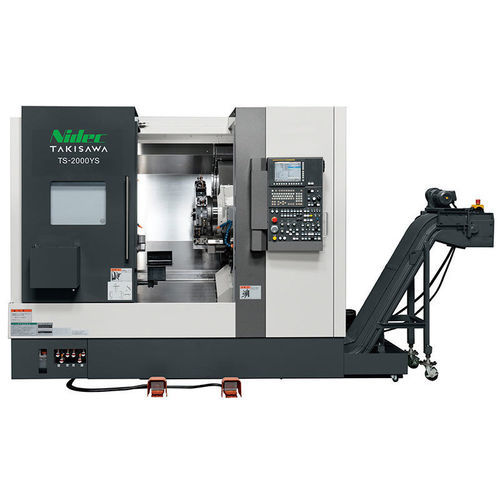

CNC数控车床 TS-2000卧式4轴二机轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 轴数量
- 4轴
- 主轴数量
- 二机轴
- 工具数量
- 12工具, 10工具, 15工具, 20工具
- 应用
- 航空航天用途
- 其他特性
- Y轴
- 组合功能
- 铣削, 孔加工
- 直径
292 mm, 315 mm, 370 mm
(11.5 in, 12.4 in, 14.57 in)- 旋转速度
6,000 rpm
(37,699.112 rad.min-1)- 零件长度
565 mm
(22 in)- 最大切割直径
最多: 370 mm
(15 in)最少: 0 mm
(0 in)- 最大切割长度
最多: 565 mm
(22 in)最少: 0 mm
(0 in)- 舵机通道
51 mm
(2 in)- 行程X
30 mm
(1 in)- Z轴
30 mm
(1 in)- 快进X
30 m/min
- 快进Z
30 m/min
- 标准功率
3.7 kW, 7.5 kW, 11 kW
(5 hp, 10.2 hp, 15 hp)- 整体长度
2,800 mm
(110 in)- 整体宽度
2,140 mm
(84 in)- 总高度
2,300 mm
(91 in)- 重量
6,200 kg
(13,669 lb)
产品介绍
TS-2000为Takisawa Machine Tool Co., Ltd.制造的Y轴对置双主轴、单刀塔车削中心，面向工艺集成加工设计。左右主轴配置使其能在一次装夹中完成前后两道工序，适用于航空航天、医疗及工程机械等行业的多品种、小批量及变种加工需求。
主要特性
机型与刀塔选项
机床主要规格（来源表）
特性 / 技术规格
多媒体
主要特性
- Y轴对置双主轴结构（TS-2000YS）及带顶尖/单主轴变型（TS-2000Y）。
- 支持旋转刀具，实现复合加工（车削+铣削/钻孔等）。
- 多种刀塔与刀具配置，适应混合生产需求。
- 卡盘规格：6+6 inch（YS）/ 6 inch（Y）；棒料加工允许直径：φ51 mm（受卡盘/气缸影响）。
- 主轴及回转刀具最高转速：6000 min-1。
机型与刀塔选项
- TS-2000YS（标准）：对置双主轴（左右）— 卡盘 6+6 inch；顶尖（NC 伺服型）：none；标准刀塔：12 工位（All-Holder 型）；可选 10 / 15 / 20 工位（All-Holder 型）。
- TS-2000Y：单主轴变型 — 卡盘 6 inch；顶尖（NC 伺服型）：标准；标准刀塔：12 工位（All-Holder 型）；可选 10 / 15 / 20 工位。
机床主要规格（来源表）
- TS-2000YS (Standard):
- Right spindle stock: standard (available)
- Tailstock (NC Servo Type): none
- Chuck size: 6+6 inch
- Type of Turret (options): 12-Station Turret (All-Holder Type) — Standard; 10-Station Turret; 15-Station Turret; 20-Station Turret (All-Holder Type)
- Max. Turning Diameter: up to φ370 mm (varies by turret)
- Max. Turning Length: 565 mm
- Bar Capacity: φ51 mm (see note)
- Left Spindle Speed: 6000 min-1
- Right Spindle Speed: 6000 min-1
- Rotary Tool Speed: 6000 min-1
- Rapid Traverse Rate: X: 30 m/min / Z: 30 m/min / Y: 10 m/min / A: 30 m/min
- Left Spindle Motor (30 min/continuous): 11 / 7.5 kW
- Right Spindle Motor (30 min/continuous): 11 / 7.5 kW
- Rotary Tool Motor (S3 25%/continuous): 7.5 / 3.7 kW
- Machine Height: 2300 mm
- Required Floor Space: 2800 × 2140 mm (without oilpan and chip conveyor)
- Machine Weight: 6200 kg
- TS-2000Y:
- Right Spindle Stock: none
- Tailstock (NC Servo Type): standard (available)
- Chuck Size: 6 inch
- Type of Turret (options): 12-Station Turret (All-Holder Type) — Standard; 10-Station; 15-Station; 20-Station (All-Holder Type)
- Max. Turning Diameter: up to φ370 mm (varies by turret)
- Max. Turning Length: 565 mm (some turret options 550 mm)
- Bar Capacity: φ51 mm (see note)
- Left Spindle Speed: 6000 min-1
- Right Spindle Speed: not applicable
- Rotary Tool Speed: 6000 min-1
- Rapid Traverse Rate: X: 30 m/min / Z: 30 m/min / Y: 10 m/min / A: 13 m/min
- Left Spindle Motor (30 min/continuous): 11 / 7.5 kW
- Right Spindle Motor: not applicable
- Rotary Tool Motor (S3 25%/continuous): 7.5 / 3.7 kW
- Machine Height: 2300 mm
- Required Floor Space: 2800 × 2070 mm (without oilpan and chip conveyor)
- Machine Weight: 6000 kg
特性 / 技术规格
- 产品系列 / 型号：TS-2000（变体：TS-2000YS、TS-2000Y）
- 制造商 / 品牌：Takisawa Machine Tool Co., Ltd.
- 配置：Y轴，对置双主轴（YS）/ 单主轴带顶尖变型（Y），1个刀塔
- 刀塔选项：12、10、15、20工位（All-Holder 型），12工位为标准
- 卡盘尺寸：6+6 inch（YS）/ 6 inch（Y）
- 最大加工直径：最高可达 φ370 mm（依据刀塔）
- 最大加工长度：通常 565 mm（部分配置 550 mm）
- 棒料容量：φ51 mm（依卡盘/气缸类型而异）
- 主轴转速：左 6000 min-1；右 6000 min-1（仅 YS）
- 回转刀具转速：6000 min-1
- 快速进给：X 30 / Z 30 / Y 10 / A 30（YS）或 A 13（Y）— m/min
- 电机：左主轴 11 / 7.5 kW（30 分钟 / 连续）；右主轴 11 / 7.5 kW（YS）；回转刀具 7.5 / 3.7 kW（S3 25% / 连续）
- 机床高度：2300 mm
- 占地尺寸：2800 × 2140 mm（YS）/ 2800 × 2070 mm（Y）— 不含油盘及排屑机
- 机床重量：6200 kg（YS）/ 6000 kg（Y）
- 备注：*1 棒料容量依卡盘/气缸类型而异；*2 占地值不含油盘与排屑机。
