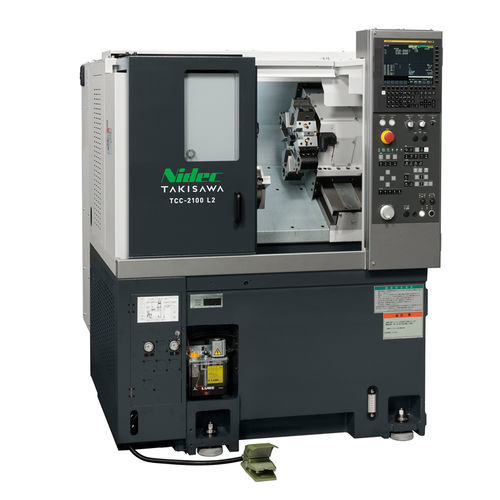

CNC数控车床 TCC-2100卧式12工具8工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 工具数量
- 12工具, 8工具
- 应用
- 小型零件生产, 用于钢筋加工, 生产
- 性能
- 高精度, 高速
- 其他特性
- 紧凑型
- 选项和配件
- 龙门装载机
- 直径
320 mm, 350 mm
(12.6 in, 13.78 in)- 旋转速度
2,500 rpm, 3,200 rpm, 4,100 rpm, 5,000 rpm, 6,000 rpm
(15,707.963 rad.min-1, 20,106.193 rad.min-1, 25,761.06 rad.min-1, 31,415.927 rad.min-1, 37,699.112 rad.min-1)- 零件长度
189 mm, 191 mm, 289 mm, 291 mm
(7 in, 8 in, 11 in, 11 in)- 舵机通道
42 mm, 51 mm
(2 in, 2 in)- 快进X
24 m/min
- 快进Z
30 m/min
- 标准功率
7.5 kW, 11 kW
(10.2 hp, 15 hp)- 整体长度
1,320 mm, 1,420 mm
(52 in, 56 in)- 整体宽度
1,495 mm, 1,525 mm
(59 in, 60 in)- 重量
2,400 kg, 2,530 kg
(5,291 lb, 5,578 lb)
产品介绍
概述
TCC-2100 是一款支持卡盘加工和顶尖加工的紧凑型 CNC 车床。该机型在占地小的前提下提供高速度和高精度加工，提供 L2 与 L3 布局，配备 8 英寸卡盘；可选配门式上料（TCC-2100G）以实现紧凑自动化。
主要特点
机型尺寸与自动化变型
主要规格（部分）
注意
TCC-2100 是一款支持卡盘加工和顶尖加工的紧凑型 CNC 车床。该机型在占地小的前提下提供高速度和高精度加工，提供 L2 与 L3 布局，配备 8 英寸卡盘；可选配门式上料（TCC-2100G）以实现紧凑自动化。
主要特点
- 与前代机相比提高了快速移动速度，以缩短加工时间。
- 槽型床身结构，配备大容量冷却液箱。
- 通过减少热变形提高加工精度。
- 所有滑动导轨均采用高刚性、高精度的矩形滑轨。
- 可选直装式 8 位和 12 位刀塔，适用于重切削。
- 可选配液压顶尖（心轴）。
机型尺寸与自动化变型
- TCC-2100 L2 — 机床宽度：1320 mm；占地面积：1.93 m2。
- TCC-2100 L3 — 机床宽度：1420 mm；占地面积：2.12 m2。
- TCC-2100G（门式上料）L2 — 机床宽度：2113.6 mm；占地面积：4.59 m2。
- TCC-2100G（门式上料）L3 — 机床宽度：2213.6 mm；占地面积：4.90 m2。
主要规格（部分）
- 型号：TCC-2100L2、TCC-2100L3。
- 卡盘尺寸：8 inch。
- 刀塔：直装式 8 位和 12 位可选。
- 最大回转直径：Φ350 / Φ320 mm（随刀塔/配置而异）。
- 最大加工长度：L2 — 189 / 191 mm；L3 — 289 / 291 mm（视配置而定）。
- 棒材通过径：Φ51 [Φ42]（依赖于卡盘/气缸类型）。
- 主轴转速（min⁻¹）：3200（选项：2500、4100；可选：5000、6000）。
- 快速进给速度：X 24 m/min；Z 30 m/min。
- 主轴电机（kW）：11 / 7.5（15 分钟 / 连续规格）。
- 机床高度：1700 mm。
- 所需占地尺寸（mm）：L2 — 1320 × 1495；L3 — 1420 × 1525。
- 机床重量：L2 — 2400 kg；L3 — 2530 kg。
注意
- 可提供更高主轴转速选项（5000、6000 min⁻¹）；在这些选项下最大回转直径可能不同。
- 棒材通过径取决于所使用的卡盘和气缸类型。
