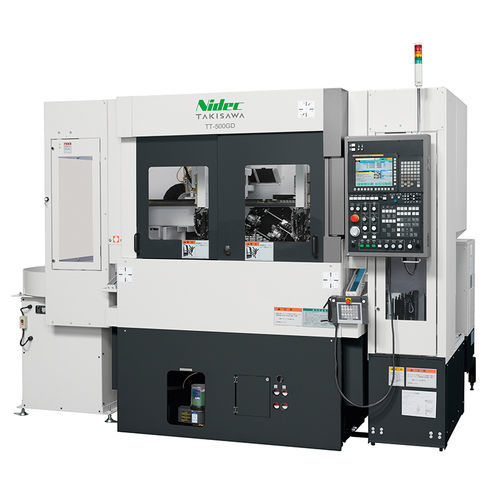

CNC数控车床 TT-500GD卧式双轴二机轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 轴数量
- 双轴
- 主轴数量
- 二机轴
- 应用
- 小型零件生产, 用于大规模生产
- 性能
- 高精度, 高刚性, 大功率, 高效率
- 其他特性
- 紧凑型
- 选项和配件
- 自动装卸, 龙门装载机
- 直径
50 mm
(1.97 in)- 旋转速度
5,000 rpm
(31,415.927 rad.min-1)- 零件长度
最少: 0 mm
(0 in)最多: 50 mm
(2 in)- 最大切割直径
最少: 0 mm
(0 in)最多: 50 mm
(2 in)- 快进X
20 m/min
- 快进Z
24 m/min
- 标准功率
3.7 kW, 7.5 kW
(5 hp, 10.2 hp)- 整体长度
2,560 mm
(101 in)- 整体宽度
2,512 mm
(99 in)- 总高度
2,145 mm
(84 in)- 重量
4,300 kg
(9,480 lb)
产品介绍
TT-500GD是Takisawa TT系列的一款紧凑型并列双主轴CNC车床，针对占地小的情况实现高精度、自动化和高产能。
概述
主要特征
主要机床规格
上料器目标工件
工件送料器规格
备注
概述
- 支持5英寸卡盘（5+5），标配双龙门（twin gantry），实现加速上料与短加工节拍（上料时间约2.5秒）。
- 配备高精度梳形（平面型）刀架，与转塔式相比可减少非切削时间，并可装配多达5把刀具以加工小型零件。
- 高功率内置主轴电机（7.5 kW / 3.7 kW），可在约0.8秒内快速加速至5000 min-1（选项：8000 min-1）。
主要特征
- 标配适用于短加工节拍工件的双龙门结构。
- 7.5 kW高功率内置电机实现主轴的快速加速/减速（0.8 s 达到5000 min-1）。
- 梳形刀架（平面型）可实现精确对心，并可为Ø50 mm工件装配5把刀具。
- 整体床身与消振缝结构兼顾高刚性与高精度。
- 560 mm宽的排屑输送带便于切屑处理，大型维修门便于切屑清理和刀尖更换。
- 标配工件翻转传送单元，可实现前后同时加工（相比两台带换向装置的单主轴车床更节省空间）。
- 通过专用按键实现简易的工艺与测量管理；带导引图的直观上料器教学（RAKU-RAKU Loader示例画面）。
主要机床规格
- 型号: TT-500GD
- Brand: Takisawa Machine Tool Co., Ltd.
- 卡盘尺寸（英寸）: 5+5
- 刀架类型: 梳形刀架（平面型）
- 可装刀数 / 刀架宽度: 5把, 330 mm
- 最大车削直径: Ø50 mm
- 最大车削长度: 50 mm
- 主轴转速: 5000 min-1（选项8000）
- 快速移动速度: X: 20 m/min / Z: 24 m/min
- 主轴电机（15 min / 连续）: 7.5 / 3.7 kW
- 机床高度: 2145 mm
- 占地尺寸: 2560 × 2512 mm
- 机床重量: 4300 kg
- 排屑输送带宽度: 560 mm
上料器目标工件
- 目标外径: Ø50 mm
- 长度: 50 mm
- 重量: 0.5 kg × 2（按所示配置）
工件送料器规格
- 托盘数: 12
- 每托盘装载能力: 4 kg
- 堆叠高度: 250 mm
备注
- 针对短加工节拍进行优化设计，适合小型零件的高效批量生产。
