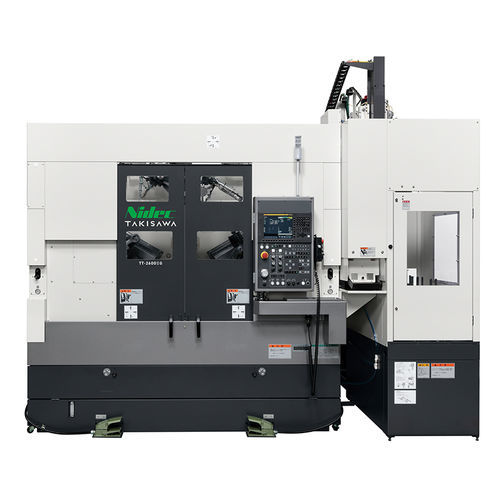

CNC数控车床 TT-2600Ⅱ series卧式双轴二机轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 轴数量
- 双轴
- 主轴数量
- 二机轴
- 工具数量
- 12工具
- 应用
- 汽车应用, 用于大规模生产
- 性能
- 高精度, 高刚性, 高效率
- 组合功能
- 铣削
- 选项和配件
- 自动装卸
- 直径
290 mm, 340 mm
(11.42 in, 13.39 in)- 旋转速度
2,500 rpm, 3,000 rpm, 4,000 rpm
(15,707.963 rad.min-1, 18,849.556 rad.min-1, 25,132.741 rad.min-1)- 零件直径
最多: 240 mm
(9 in)最少: 160 mm
(6 in)- 最大切割直径
最多: 340 mm
(13 in)最少: 290 mm
(11 in)- 最大切割长度
最多: 214 mm
(8 in)最少: 166 mm
(7 in)- 快进X
24 m/min
- 快进Z
24 m/min
- 标准功率
7.5 kW, 11 kW, 15 kW
(10.2 hp, 15 hp, 20.4 hp)- 整体长度
3,227 mm, 3,412 mm, 3,725 mm
(127 in, 134 in, 147 in)- 整体宽度
2,938 mm
(116 in)- 总高度
3,751 mm, 3,840 mm, 4,130 mm
(148 in, 151 in, 163 in)- 重量
6,300 kg, 6,400 kg, 6,500 kg
(13,889 lb, 14,110 lb, 14,330 lb)
产品介绍
概述
主要特性
机床主要规格（车削）
车削与铣削规格（配置为铣削时）
上料器目标工件
送料机规格
特性 / 技术规格
- TT-2600ⅡG / TT-2600ⅡWG 为针对汽车零件大批量高精度加工设计的双主轴数控车床，提供纯车削及可选车削+铣削配置，并支持多种上料方案。
- 可选卡盘规格：8"、10"、12"；采用高刚性箱形床身与 X/Z 轴宽方形滑动导轨，确保热稳定性与长期加工精度。
主要特性
- 箱式/槽式床身结构，减小连续加工中的热位移。
- X/Z 轴采用宽矩形（方形）滑动导轨，利于长期稳定的高精度加工。
- 主轴台支持 8"、10"、12" 卡盘，高精度主轴并可配套 FANUC 高性能主轴电机。
- 标配 12 工位刀塔（T12），可选 12 工位铣削刀塔（T12M）用于铣削加工。
- 标配传动反转单元，可实现前后同时加工，适合紧凑型双主轴作业。
- 节能系统及油水分离器设计，可降低能耗并延长冷却液寿命。
- 友好的操作软件与专用按键，便于程序与测量管理，减少非生产时间。
机床主要规格（车削）
- 卡盘组合（inch）：8+8 / 10+10 / 12+12
- 刀塔类型：12 工位刀塔（全刀架型）
- 最大车削直径（mm）：Ø290（8/10" 规格） / Ø340（12" 规格）
- 最大车削长度（mm）：214（8+8） / 204（10+10） / 184 [OP.166]（12+12）
- 主轴转速（min-1）：4000（8+8） / 3200 [OP.2500]（10+10） / 2500（12+12）
- 快速进给速度（m/min）：X：24 / Z：24
- 主轴电机（kW）：示例 11/7.5 [OP.15/11]（8+8）；15/11 [OP.18.5/15]（10+10）；15/11（12+12）
- 机床高度（mm）：3751（8+8） / 3840（10+10） / 4130（12+12）
- 占地尺寸（mm）：3227×2938（8+8） / 3412×2938（10+10） / 3725×2938（12+12）
- 机床重量（kg）：6300（8+8） / 6400（10+10） / 6500（12+12）
车削与铣削规格（配置为铣削时）
- 卡盘组合（inch）：8+8 / 10+10 / 12+12
- 刀塔类型：12 工位刀塔（全刀架型），可选铣削刀塔（T12M）
- 最大车削直径（mm）：Ø290（8/10" 规格） / Ø340（12" 规格）
- 最大车削长度（mm）：214 / 204 / 184 [OP.166]
- 主轴转速（min-1）：4000 / 3200 [OP.2500] / 2500
- 旋转刀具转速（min-1）（铣削版本）：4000（适用时）
- 旋转刀具电机（kW）（S3 25%/15min/连续）：5.5 / 5.5 / 3.7（铣削刀塔电机配置示例值）
- 快速进给速度（m/min）：X：24 / Z：24
上料器目标工件
- 卡盘 8+8：外径 Ø160 mm，长度 100 mm，重量 4 kg（×2）
- 卡盘 10+10：外径 Ø200 mm，长度 120 mm，重量 8 kg（×2）
- 卡盘 12+12：外径 Ø240 mm，长度 110 mm [选项：100]，重量 8 kg（×2）
送料机规格
- 托盘数量：16（8+8） / 14（10+10） / 14（12+12）
- 每托盘载重（kg）：40（8+8） / 70（10+10） / 70（12+12）
- 工件堆叠高度（mm）：450（8+8） / 400（10+10） / 400（12+12）
特性 / 技术规格
- Brand: Takisawa Machine Tool Co., Ltd.
- 型号：TT-2600ⅡG / TT-2600ⅡWG（车削）；TT-2600ⅡCMG / TT-2600ⅡWCMG（车铣复合）
- 产品类型：用于高精度大批量汽车零件生产的双主轴数控车床
- 床身：高刚性箱形/槽式床身，耐热位移
- 滑动导轨：X/Z 轴宽方形滑动导轨，保证长期精度
- 标准刀塔：12 工位（T12）；铣削为 T12M 可选
- 适用卡盘尺寸：8"、10"、12"
