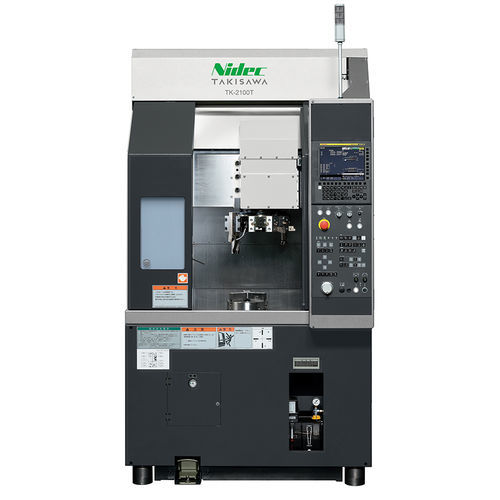

CNC数控车床 TK-2100立式8工具高精度
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 立式
- 工具数量
- 8工具
- 性能
- 高精度, 高刚性
- 其他特性
- 紧凑型
- 直径
400 mm, 600 mm
(15.75 in, 23.62 in)- 旋转速度
2,000 rpm, 2,500 rpm, 3,200 rpm
(12,566.371 rad.min-1, 15,707.963 rad.min-1, 20,106.193 rad.min-1)- 最大切割直径
355 mm
(14 in)- 最大切割长度
最多: 400 mm
(16 in)最少: 310 mm
(12 in)- 快进X
20 m/s
(66 ft/s)- 快进Z
20 m/s
(66 ft/s)- 标准功率
9 kW, 11 kW, 15 kW, 18.5 kW
(12.2 hp, 15 hp, 20.4 hp, 25.2 hp)- 整体长度
1,220 mm, 1,600 mm
(48 in, 63 in)- 整体宽度
1,980 mm
(78 in)- 总高度
2,200 mm
(87 in)- 重量
3,600 kg, 3,700 kg
(7,937 lb)
产品介绍
全新改良的紧凑型立式车床，采用模块化基础结构，可根据不同工件、加工工序及刀具/自动化布置灵活配置。采用高刚性、高精度的矩形滑动面，以提高加工稳定性与精度。
配置
产品视频
特性 / 规格
配置
- 排刀式（comb）刀架滑块
- 6工位刀架（直装型）
- 8工位刀架（直装型）
产品视频
- TK-2100/2600 介绍视频
- 关于 TK-2100/2600 的讲解视频
特性 / 规格
- 卡盘尺寸：8 inch
- 刀架形式：排刀式刀架滑块；6工位刀架（直装型）；8工位刀架（直装型）
- 最大回转直径：400 mm（600 规格为 600 mm）
- 最大加工直径：Comb：- ；6工位刀架：φ355 mm ；8工位刀架：φ335 mm
- 最大加工长度：Comb：400 mm ；6/8 工位：310 mm
- 主轴转速：3200 min-1（选项：2000、2500）
- 快速进给速度：X：20 m/min ；Z：20 m/min
- 主轴电机（30 分钟 / 连续）：11 / 9 kW（选项：15/11、18.5/15）
- 机床高度：2200 mm
- 占地尺寸：1220 × 1980 mm（600 规格为 1600 × 1980 mm）
- 机床重量：3600 kg（根据配置为 3600 / 3700 kg；600 规格为 3700 kg）
