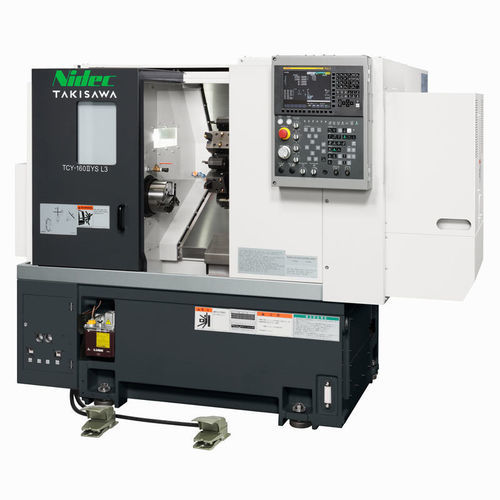

CNC数控车床 TCY-160II12工具用于小型工件
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 工具数量
- 12工具
- 应用
- 用于小型工件
- 直径
220 mm, 250 mm
(8.66 in, 9.84 in)- 旋转速度
4,000 rpm, 6,000 rpm
(25,132.741 rad.min-1, 37,699.112 rad.min-1)- 零件长度
291 mm, 308 mm, 491 mm, 508 mm
(11 in, 12 in, 19 in, 20 in)- 快进X
20 m/min
- 快进Z
24 m/min
- 标准功率
1.5 kW, 2.2 kW, 3.7 kW, 5.5 kW, 7.5 kW
(2 hp, 3 hp, 5 hp, 7.5 hp, 10.2 hp)- 整体长度
2,210 mm, 2,400 mm, 2,760 mm, 2,860 mm
(87 in, 94 in, 109 in, 113 in)- 整体宽度
1,695 mm, 1,795 mm
(67 in, 71 in)- 总高度
1,700 mm
(67 in)- 重量
3,500 kg, 4,100 kg
(7,716 lb, 9,039 lb)
产品介绍
概述
自动化与软件
上料器与送料器示例规格
主要技术规格
- TCY-160II为一款将车削与回转刀具（铣削）加工集成于一体的紧凑型复合加工车床，适用于小型工件的多流程集中加工。
- Y轴配合铣削功能，可在单次装夹中完成多道工序，减少换刀与装夹次数，提升加工效率。
- 主要机型：TCY-160IIYS（配备右主轴、右C轴，卡盘6+6"）与TCY-160IIY（配备NC尾座，卡盘6"）。
- 12工位鼓型转塔（全刀夹式）及左右C轴配置，支持复杂轮廓加工与多工序联合加工。
自动化与软件
- 支持Takisawa龙门式上料装置以实现连续自动化加工；也可采用杆料送料实现自动化。
- 可选交互式编程软件TiwaP-1，用于程序创建、3D动画/刀具轨迹仿真，并支持无需深厚G代码知识的程序输入与自动化运行。
- 设计便于与周边设备集成，适用于无人值守（lights-out）或高混合小批量的自动化生产。
上料器与送料器示例规格
- 上料器目标工件（3 kg型）：外径 Φ160 mm；长度 L3: 50 mm，L5: 100 mm；重量 3 kg。
- 工件送料规格（3 kg型）：托盘数 16；每托盘装载能力 40 kg；工件堆叠高度 450 mm。
主要技术规格
- 产品版本：TCY-160IIYS、TCY-160IIY
- 右主轴：TCY-160IIYS为标准配置；TCY-160IIY无此配置
- 尾座（NC伺服型）：TCY-160IIY为标准配置；TCY-160IIYS无此配置
- Y轴：两种版本均为标准配置
- 左C轴：两种版本均为标准配置；右C轴：TCY-160IIYS为标准配置
- 铣削（回转刀具）：两种版本均为标准配置；回转刀具转速 6000 min-1
- 卡盘尺寸：TCY-160IIYS = 6+6 英寸；TCY-160IIY = 6 英寸
- 刀塔类型：12工位鼓型转塔（全刀夹式）
- 最大车削直径：Φ220（括号中标示Φ250）
- 最大车削长度：L3: 291 [308] mm；L5: 491 [508] mm
- 杆料直径（左主轴）：Φ42 mm；（右主轴装配时）Φ42 mm
- 左主轴转速：4000 min-1（可选6000）
- 右主轴转速（如装配）：4000 min-1（可选6000）
- 快速移动速度：X: 20 m/min；Z: 24 m/min；Y: 10 m/min
- 主轴电机（15 min/连续）：左主轴 7.5 / 5.5 kW；右主轴（如装配）5.5 / 3.7 kW
- 回转刀具主轴电机（15 min/连续）：3.7 / 2.2 / 1.5 kW
- 机床高度：1700 mm
- 占地尺寸：L3: 2400 × 1695 mm；L5: 2760 × 1795 mm（尾座磨损时备选尺寸：L3: 2210 × 1695 mm；L5: 2860 × 1795 mm）
- 机床重量：L3: 3500 kg；L5: 4100 kg
- 图例：• = 标配，◦ = 选配，－ = 无；适用处注明BMT45类型
- 可选项：TiwaP-1软件、上料器规格、杆料送料规格及各类周边设备
