CNC数控车床 TCN-3500卧式12工具10工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 工具数量
- 12工具, 8工具, 10工具
- 性能
- 高刚性
- 其他特性
- 紧凑型
- 组合功能
- 铣削
- 直径
370 mm, 430 mm, 460 mm
(14.57 in, 16.93 in, 18.11 in)- 旋转速度
2,500 rpm, 3,000 rpm
(15,707.963 rad.min-1, 18,849.556 rad.min-1)- 零件长度
465 mm, 485 mm, 510 mm, 985 mm, 1,010 mm
(18 in, 19 in, 20 in, 39 in, 40 in)- 舵机通道
80 mm, 108 mm
(3 in, 4 in)- 快进X
16 m/min
- 快进Z
24 m/min
- 标准功率
11 kW, 15 kW
(15 hp, 20.4 hp)- 整体长度
2,000 mm, 3,450 mm
(79 in, 136 in)- 整体宽度
1,768 mm, 1,833 mm
(70 in, 72 in)- 总高度
1,802 mm
(71 in)- 重量
4,000 kg, 4,100 kg, 5,000 kg, 5,100 kg
(8,818 lb, 9,039 lb, 11,023 lb, 11,244 lb)
产品介绍

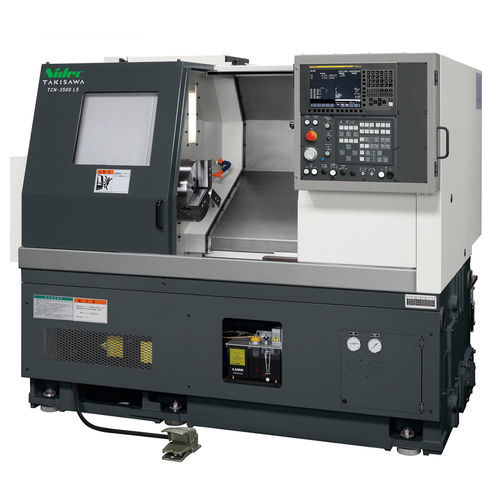

TCN-3500是一款高刚性的数控车床，兼容12″/10″卡盘，作为标准机型满足车削、铣削与自动化（兼容龙门上料）等多样化生产需求。经过优化的机床配置实现了紧凑、省空间的布局，所有轴采用高耐久的方形滑动面。
主要特点
代表性配置（规格）
技术规格
主要特点
- 标准紧凑配置，适应车间生产现场的工况。
- 所有轴采用高耐久方形滑动面，确保长期精度与刚性。
- 刀架选择：车削刀塔 8/10/12 位（T8/T10/T12），可选12位铣削刀塔（T12M）。
- 节能设计。
代表性配置（规格）
- TCN-3500 L5（车削）：卡盘 12″/10″，最大加工直径 Φ430–Φ460，最大加工长度 485–510 mm，棒料加工直径 Φ80（选项 Φ108），主轴转速 2,500 min⁻¹（选项 3,000），快移 X:16 / Z:24 m/min，主轴电机 15/11 kW，机床高度 1,802 mm，床面尺寸 2,000×1,768 mm，机床质量 约4,000 kg。
- TCN-3500 L10（车削）：卡盘 12″/10″，最大加工直径 Φ460，最大加工长度 985–1,010 mm，棒料加工直径 Φ80（选项 Φ108），主轴转速 2,500 min⁻¹（选项 3,000），快移 X:16 / Z:24 m/min，主轴电机 15/11 kW，机床高度 1,802 mm，床面尺寸 3,450×1,833 mm，机床质量 约5,000 kg。
- TCN-3500 CM（车削＋铣削） L5 / L10：卡盘 12″/10″，最大加工直径 Φ370，最大加工长度 L5:465 mm / L10:965 mm，棒料加工直径 Φ80（选项 Φ108），主轴转速 2,500 min⁻¹（选项 3,000），刀具主轴转速（工具用）可达 3,600 min⁻¹（视型号而定），主轴电机 15/11 kW，刀具主轴电机 3.7/11 kW（视型号），机床高度 1,802 mm，床面尺寸（L5）2,000×1,768 mm /（L10）3,450×1,833 mm，机床质量 约4,100–5,100 kg。
- TCN-3500 G（带龙门的自动化）：兼容龙门上料；示例工件外径 Φ200 mm、长度 140 mm、工件重量 10 kg（×2）为设定值。上料器（托盘）示例配置：托盘数 10，每托盘可载重量 70 kg，分层高度 400 mm。
技术规格
- 型号：TCN-3500（多种配置：L5 / L10 / CM / CM-L5・L10 / G）
- 卡盘兼容（英寸）：12″、10″
- 最大加工直径：Φ370–Φ460（视配置而定）
- 最大加工长度：≈485–1,010 mm（视型号而定）
- 棒料加工直径：标准 Φ80（可选 Φ108）
- 主轴转速：2,500 min⁻¹（可选 3,000 min⁻¹）
- 最大快移速度：X:16 m/min、Z:24 m/min
- 主轴电机（30 min/连续）：15/11 kW（代表值）
- 刀具主轴电机（铣削型）：例如 3.7/11 kW（视型号而定）
- 刀架：车削刀塔 8/10/12 位，铣削刀塔 12 位（T12M）
- 机床高度（典型）：1,802 mm
- 占地面积（典型）：2,000×1,768 mm 或 3,450×1,833 mm
- 机床质量（典型）：约4,000–5,100 kg
- 龙门上料示例：工件 Ø Φ200 mm、长度 140 mm、托盘数最多 10、每托盘载重 70 kg
- 软件：TiwaP-1（可选）— 用于加工程序编制、仿真、运行判定、主轴控制及C轴原点微调
