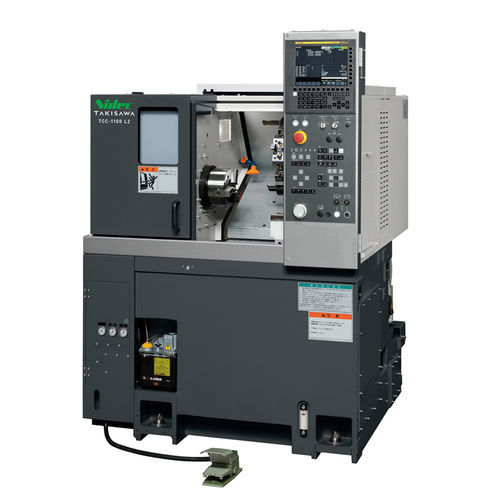

CNC数控车床 TCC-1100卧式12工具8工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 工具数量
- 12工具, 8工具
- 应用
- 小型零件生产, 用于机轴加工, 用于法兰凸缘和阀门
- 性能
- 高精度, 高刚性, 大功率, 高速
- 其他特性
- 紧凑型
- 选项和配件
- 自动装卸
- 直径
170 mm, 220 mm
(6.69 in, 8.66 in)- 旋转速度
4,000 rpm, 5,000 rpm, 6,000 rpm
(25,132.741 rad.min-1, 31,415.927 rad.min-1, 37,699.112 rad.min-1)- 零件长度
171 mm
(7 in)- 舵机通道
42 mm
(2 in)- 快进X
24 m/min
- 快进Z
30 m/min
- 标准功率
3.7 kW, 5.5 kW, 7.5 kW
(5 hp, 7.5 hp, 10.2 hp)- 整体长度
1,370 mm
(54 in)- 整体宽度
1,200 mm
(47 in)- 总高度
1,700 mm
(67 in)- 重量
1,860 kg
(4,101 lb)
产品介绍
TCC-1100 是一款紧凑型6英寸卡盘CNC车床，旨在以低成本提供高生产率和高加工质量，适用于法兰、轴类等小型工件。其设计强调高速、高精度和最小占地，以降低热变形并提升加工性能。
主要特点
布置灵活
TCC-1100G（紧凑型自动化选项）
规格 / 技术参数
主要特点
- 与以往机型相比提高了快移速度，以减少加工时间。
- 采用床身油箱结构，冷却液箱容量大。
- 最大限度减少热位移以提高加工精度。
- 所有导轨采用高刚性高精度的矩形滑轨。
- 刀塔可选：直接安装式8工位（标准）或12工位直接安装式（可选），可进行重切削。
- 支持液压顶尖（可选）。
布置灵活
- 机床宽度：1200 mm
- 占地面积：1.6 m²
TCC-1100G（紧凑型自动化选项）
- 本体附加宽度：仅增加 710 mm（本体 1170 mm）。
- 上料器目标工件：外径 φ100 mm、长度 60 mm、重量 0.7 kg。
- 工件上料器（托盘式）规格：托盘数：14；每托盘载重：25 kg；堆放高度：450 mm。
规格 / 技术参数
- 型号：TCC-1100
- 卡盘尺寸：6 inch
- 刀塔类型：8工位刀塔（直接安装式）或12工位刀塔（直接安装式）
- 最大车削直径：φ220 mm / φ170 mm（取决于配置）
- 最大车削长度：171 mm
- 棒材通过径：φ42 mm（随卡盘及气缸类型变化）
- 主轴转速：4000 min⁻¹（可选：5000、6000）
- 快移速度：X：24 m/min，Z：30 m/min
- 主轴电机（15,30 min/连续）：5.5/3.7 kW（可选：7.5/5.5）
- 机床高度：1700 mm
- 占地尺寸（所需）：1200 × 1370 mm
- 机床质量：1860 kg
- 注：棒材通过径随卡盘和气缸类型而变化。
