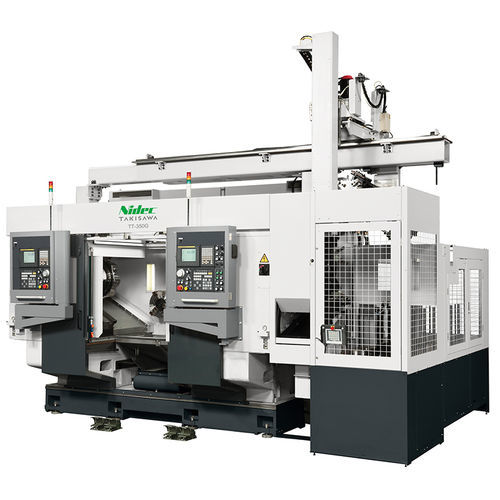

CNC数控车床 TT-350G卧式双轴二机轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 轴数量
- 双轴
- 主轴数量
- 二机轴
- 工具数量
- 8工具
- 应用
- 重型, 汽车应用, 用于大型工件, 用于大规模生产
- 性能
- 高精度, 高刚性, 高效率
- 组合功能
- 铣削
- 选项和配件
- 龙门装载机
- 直径
460 mm
(18.11 in)- 旋转速度
2,000 rpm, 3,000 rpm, 4,000 rpm
(12,566.371 rad.min-1, 18,849.556 rad.min-1, 25,132.741 rad.min-1)- 零件长度
281 mm, 325 mm, 326 mm
(11 in, 13 in, 13 in)- 最大切割直径
460 mm
(18 in)- 快进X
24 m/min
- 快进Z
24 m/min
- 标准功率
15 kW, 18.5 kW, 22 kW
(20.4 hp, 25.2 hp, 29.9 hp)- 整体长度
4,395 mm
(173 in)- 整体宽度
3,753 mm
(148 in)- 总高度
4,493 mm
(177 in)- 重量
13,500 kg, 13,700 kg
(29,762 lb, 30,203 lb)
产品介绍
TT-350G是一款并列双主轴CNC车床，面向汽车与工程机械等行业的中大型工件加工。该机型针对强力切削、断续切削和12"（10"）卡盘工件的大批量生产进行了优化，采用无悬臂滑动导轨床身结构以保证高刚性、加工精度与产能。
主要特性
机床配置 / 刀塔与上料系统
技术规格
主要特性
- 整体高刚性，适用于强力切削与断续切削
- 具备良好接近性，便于与上料装置集成及工件搬运
- 可选配大型工件上料装置
- X/Z轴滑动面与刀塔采用与通用双轴车床相当的高刚性可靠结构
- X/Z轴采用宽幅矩形导轨，长期保持稳定的高精度加工
- 操作软件易用，可减少段取等非加工时间
- 具备节能功能可选
机床配置 / 刀塔与上料系统
- 卡盘尺寸（车削）：12+12 inch
- 刀塔形式：8工位刀塔（直装型）
- 可选配置：10或12工位直装型，或12工位驱动刀具型
- 可选龙门式上料机：上料工件外径 Ø280 mm、长度 160 mm、载重 15 kg（×2）
- 工件送料器：夹盘数 14；每夹盘承载量 70 kg；堆放高度 400 mm
技术规格
- 型号：TT-350G
- 卡盘尺寸（车削）：12+12 inch
- 最大加工直径：Ø460 mm
- 最大加工长度：325 mm
- 主轴转速：3000 min⁻¹（可选 2000、4000）
- 快移速率（X / Z）：24 / 24 m/min
- 主轴电机（30 分钟 / 连续）：18.5 / 15 kW（可选 22 / 18.5）
- 机床高度：4493 mm
- 占地空间：4395 × 3753 mm
- 机床重量：13,500 kg
- 上料目标工件 — 外径：Ø280 mm
- 上料目标工件 — 长度：160 mm
- 上料目标工件 — 重量：15 kg（×2）
- 工件送料器 — 夹盘数：14
- 工件送料器 — 每夹盘承载量：70 kg
- 工件送料器 — 堆放高度：400 mm
