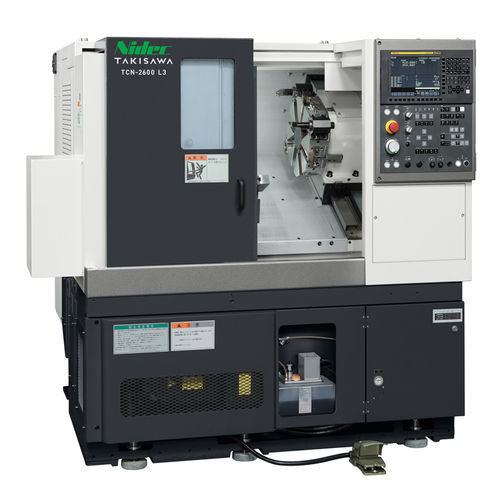

CNC数控车床 TCN-260012工具10工具8工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 工具数量
- 12工具, 8工具, 10工具
- 组合功能
- 铣削
- 直径
280 mm, 410 mm
(11.02 in, 16.14 in)- 旋转速度
2,500 rpm, 3,200 rpm
(15,707.963 rad.min-1, 20,106.193 rad.min-1)- 零件长度
158 mm, 250 mm, 458 mm, 550 mm
(6 in, 10 in, 18 in, 22 in)- 舵机通道
74 mm, 90 mm
(3 in, 4 in)- 标准功率
9 kW, 11 kW
(12.2 hp, 15 hp)- 整体长度
1,750 mm, 1,810 mm, 2,095 mm, 2,277 mm
(69 in, 71 in, 82 in, 90 in)- 整体宽度
1,543 mm
(61 in)- 总高度
1,700 mm
(67 in)- 重量
2,700 kg, 2,800 kg, 3,200 kg, 3,300 kg
(5,952 lb, 6,173 lb, 7,055 lb, 7,275 lb)
产品介绍
TCN-2600是Takisawa的10英寸数控车床，针对高切削能力和多用途生产而设计。提供L-series（纯车削）和CM-series（车削+铣削）配置，并可选配面向自动化的TCN-2600G系统。
主要特点
自动化（TCN-2600G）
软件
TiwaP-1（可选）：交互式编程系统，支持程序创建、3D仿真与加工执行，减少操作人员工作量。提供无需掌握G代码的交互式输入、用于程序校验的3D动画/刀具轨迹仿真，以及自动识别主轴与工序顺序以实现最佳执行。
技术规格
主要特点
- 所有滑动面采用高刚性矩形导轨，保证耐久性和定位精度。
- 宽域主轴电机和优化的减速比，提升低速到高速的持续扭矩表现。
- 两种刀塔系列：L-series为8工位直接安装刀塔；CM-series为12工位回转刀具式刀塔，支持铣削。
- 可选高刚性液压顶尖以支持靠刀端加工。
自动化（TCN-2600G）
- 可与高速龙门上料器集成，构建紧凑的自动化车削单元。
- 上料器目标工件：外径 Φ200 mm、长度 140 mm、重量 5 kg（×2）。
- 工件送料器规格：托盘数 14、每托盘载重 70 kg、堆叠高度 400 mm。
软件
TiwaP-1（可选）：交互式编程系统，支持程序创建、3D仿真与加工执行，减少操作人员工作量。提供无需掌握G代码的交互式输入、用于程序校验的3D动画/刀具轨迹仿真，以及自动识别主轴与工序顺序以实现最佳执行。
技术规格
- 型号变体：TCN-2600 L3、TCN-2600 L6、TCN-2600CM L3、TCN-2600CM L6。
- 卡盘尺寸：10英寸（所有变体）。
- 刀塔类型：L-series — 8工位直接安装；CM-series — 12工位回转刀具式。
- 最大车削直径：L-series Φ410 mm（L6：视工件尺寸可能有限制）；CM-series Φ280 mm。
- 最大车削长度：TCN-2600 L3 = 250 mm、L6 = 550 mm；TCN-2600CM L3 = 158 mm、CM L6 = 458 mm。
- 棒材直径：Φ74 mm（选件 Φ90，视卡盘/筒套类型而定）。
- 主轴转速：3200 min-1（选件 2500）所有变体。
- 回转刀具转速：CM变体 6000 min-1；L-series不适用。
- 快移速度：X：24 m/min、Z：30 m/min。
- 主轴电机（30 min/连续）：11/9 kW。
- 回转刀具电机（15 min/连续）：CM变体 5.5/3.7 kW。
- 机器高度：1700 mm。
- 所需占地（W×D）：L3 = 1750×1543 mm、L6 = 2095×1543 mm、CM L3 = 1810×1543 mm、CM L6 = 2277×1543 mm。
- 机床重量：L3 = 2700 kg、L6 = 3200 kg、CM L3 = 2800 kg、CM L6 = 3300 kg。
- 制造商/品牌：Takisawa。
