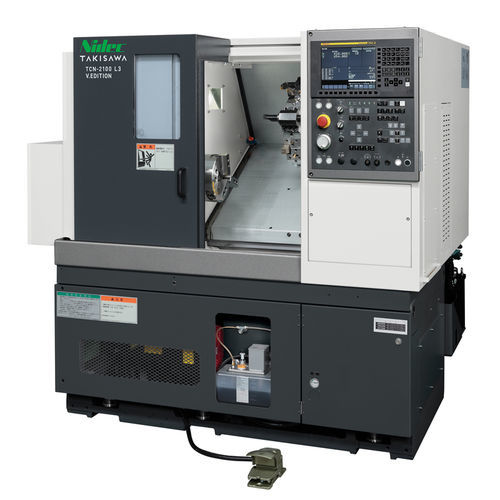

CNC数控车床 TCN-2100V.EDITION刚性12工具8工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 结构
- 刚性
- 工具数量
- 12工具, 8工具
- 应用
- 用于钢筋加工, 用于较长零件
- 性能
- 高精度, 高刚性
- 直径
340 mm, 410 mm
(13.39 in, 16.14 in)- 旋转速度
3,200 rpm
(20,106.193 rad.min-1)- 零件长度
300 mm, 600 mm
(12 in, 24 in)- 最大切割直径
最多: 410 mm
(16 in)最少: 340 mm
(13 in)- 舵机通道
51 mm
(2 in)- 快进X
24 m/min
- 快进Z
30 m/min
- 标准功率
7.5 kW, 11 kW
(10.2 hp, 15 hp)- 整体长度
1,750 mm, 2,095 mm
(69 in, 82 in)- 整体宽度
1,532 mm
(60 in)- 总高度
1,700 mm
(67 in)- 重量
2,700 kg, 3,200 kg
(5,952 lb, 7,055 lb)
产品介绍
TCN-2100 V.EDITION 是一款保留高切削性能且仅配置必要功能以实现优良性价比的 V.EDITION 数控车床。
主要特点
主要机器规格
注意事项
主要特点
- 所有导轨采用高刚性、高精度的矩形导轨结构。
- 通过优化主轴电机及减速比，持续额定扭矩较以往机型有所提升。
- 提供两种刀塔配置：8位（标准）与12位（可选），均为直装型刀塔。
- 支持高刚性液压尾座（可选），以增强长工件加工时的稳定性。
主要机器规格
- 型号：TCN-2100 L3 V.EDITION；TCN-2100 L6 V.EDITION
- 卡盘尺寸（英寸）：L3 = 8；L6 = 8
- 刀塔类型：8位刀塔（直装）或12位刀塔（直装）— L3 与 L6 均可选
- 最大加工直径（mm）：L3 = φ410（某一刀塔配置） / φ340（替代刀塔）；L6 = φ410*2 / φ340*2
- 最大加工长度（mm）：L3 = 300；L6 = 600
- 棒材通过孔径（mm）：L3 = φ51；L6 = φ51
- 主轴转速（min⁻¹）：L3 = 3200；L6 = 3200
- 快速进给速度（m/min）：X = 24 / Z = 30（L3、L6 相同）
- 主轴电机（15 分/连续）（kW）：L3 = 11 / 7.5；L6 = 11 / 7.5
- 机器高度（mm）：L3 = 1700；L6 = 1700
- 所需占地（mm）：L3 = 1750 × 1532；L6 = 2095 × 1532
- 机器重量（kg）：L3 = 2700；L6 = 3200
注意事项
- 棒材通过孔径会根据卡盘和气缸的组合发生变化。
- 由于 L6 规格的特殊性，最大加工直径可能会受工件尺寸限制；请参阅目录中的 “The Limit of the Turning Range”。
