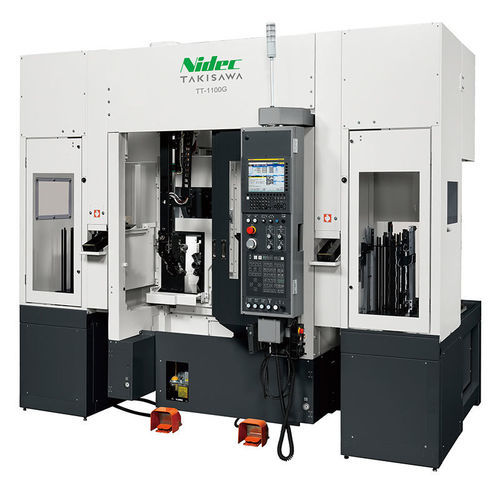

CNC数控车床 TT-1100G卧式二机轴10工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 主轴数量
- 二机轴
- 工具数量
- 10工具
- 转动架
- 双转塔式
- 应用
- 用于钢筋加工, 用于大规模生产
- 性能
- 高效率
- 其他特性
- 紧凑型
- 选项和配件
- 自动装卸, 集成棒材送料机
- 直径
140 mm
(5.51 in)- 旋转速度
4,500 rpm, 6,500 rpm
(28,274.334 rad.min-1, 40,840.704 rad.min-1)- 零件直径
140 mm
(6 in)- 零件长度
121 mm
(5 in)- 最大切割长度
80 mm
(3 in)- 快进X
24 m/min
- 快进Z
30 m/min
- 标准功率
3.7 kW, 5.5 kW, 7.5 kW
(5 hp, 7.5 hp, 10.2 hp)- 整体长度
3,327 mm
(131 in)- 整体宽度
2,258 mm
(89 in)- 总高度
2,450 mm
(96 in)- 重量
5,800 kg
(12,787 lb)
产品介绍
Takisawa TT-1100G 并列双主轴 CNC 车床，设计用于超快速装载与前/后同时加工以提升产能。
超高速装载系统
装载区布置于加工舱前方（前方待机系统），以缩短装载距离。主轴推进至装载位置，结合高速三轴装载器，实现超高速装载性能。
转移 / 装载器
机器标配转位/转移单元，可实现前后同时加工，与通过反转装置连接的两台单主轴车床相比，具有更优的空间效率。
主要特性
技术规格
超高速装载系统
装载区布置于加工舱前方（前方待机系统），以缩短装载距离。主轴推进至装载位置，结合高速三轴装载器，实现超高速装载性能。
转移 / 装载器
机器标配转位/转移单元，可实现前后同时加工，与通过反转装置连接的两台单主轴车床相比，具有更优的空间效率。
主要特性
- 床身采用槽形结构，最大限度减少日常热位移。
- X、Z 轴的滚子导轨安装在同一立柱上；X 轴垂直布置以减少机床宽度。
- 左右刀塔为相同的10工位全刀架型，采用强力螺栓夹紧。
- 节能系统可降低功耗；油水分离器延长冷却液寿命。
- 使用专用按键便于工艺与测量管理；集成左右机床信息以简化操作。
技术规格
- 卡盘尺寸: 6 + 6 英寸
- 刀塔类型: 10 工位刀塔（全刀架式）
- 最大车削直径: Ø140 mm
- 最大车削长度: 121 mm
- 主轴转速: 4500 min⁻¹（选项: 6500）
- 快速进给速率: X: 24 m/min，Z: 30 m/min
- 主轴电机（15 分/连续）: 5.5 / 3.7 kW（选项: 7.5 / 5.5）
- 机床高度: 2450 mm
- 占地面积: 2258 × 3327 mm
- 机床重量: 5800 kg
- 装载器目标工件 - 外径: Ø80 mm
- 装载器目标工件 - 长度: 80 mm
- 装载器目标工件 - 重量: 0.7 kg × 2
- 工件送料器 - 托盘数量: 14
- 工件送料器 - 每托盘装载能力: 25 kg
- 工件送料器 - 堆叠高度: 450 mm
