性能测试系统

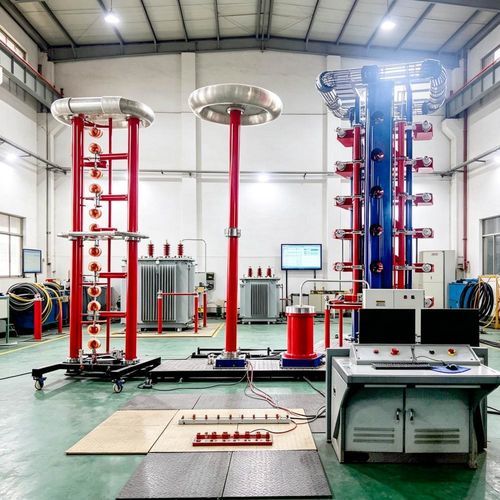

模拟冲击电压实验室

UHV(V) Lightning Impulse Test System是用于产生受控高电压、高电流雷击样冲击的试验系统，用以评估高压设备的耐电压和绝缘性能。系统通过电磁感应、高压电源与放电装置（蓄能电容和放电导线）生成标准冲击波形以进行测试。

应用与典型试验

• 用于对断路器、绝缘子、变压器、电抗器等高压设备进行型式试验和例行试验的雷击模拟。
• 支持全波（1.2/50 μs）试验以及根据配置支持的截断波（2–6 μs）试验。

技术参数

• 充电电压 — 设置范围：0–100 kV；工作范围：10.0–100.0 kV；设置偏差 ≤ ±1%；不稳定度 ≤ ±1%；分辨率 0.1 kV。
• 充电时间 — 设置范围：30–180 s；分辨率 1 s；报警延时 2 s。
• 冲击次数 — 可编程：1–999；升压次数：1–999。
• 保护设置 — 可配置过流/过压保护；可选动态充电保护。
• 输出冲击稳定度 — >99%。

配置示例（电压 / 能量）

• 100 kV / 5 kJ — 无截断装置；无需示波器/采集卡；适用于6–10 kV级别断路器与绝缘子；全波1.2/50 μs。
• 200 kV / 5 kJ — 无截断；适用于6–10 kV级；全波1.2/50 μs。
• 200 kV / 10 kJ — 可选带或不带截断/示波器；全波1.2/50 μs；配备截断则支持2–6 μs截断波。
• 300 kV / 7.5 kJ至300 kV / 30 kJ — 可选单级截断及示波器/采集卡以支持截断波试验；适用于10–35 kV级设备。
• 400 kV / 10–40 kJ — 提供有无截断及示波器的多种选项；全波1.2/50 μs；具截断装置时支持2–6 μs截断波。
• 500 kV / 30 kJ及600 kV / 15–30 kJ — 单级陡升或截断配置；支持陡波和全波试验需求。
• 800 kV / 20–80 kJ — 面向10–110 kV级设备的高电压配置；可按型号提供截断选项。

特点

• 电路低电感设计并采用电阻滤波措施，在大电容大负载条件下形成标准冲击波。
• 高高压利用率：雷击波与运行波利用率分别不低于85%与80%。
• 波形易调、操作简便、同步性能好、运行可靠。
• 恒流自动充电控制，自动化程度高，抗干扰能力强。

结构组成

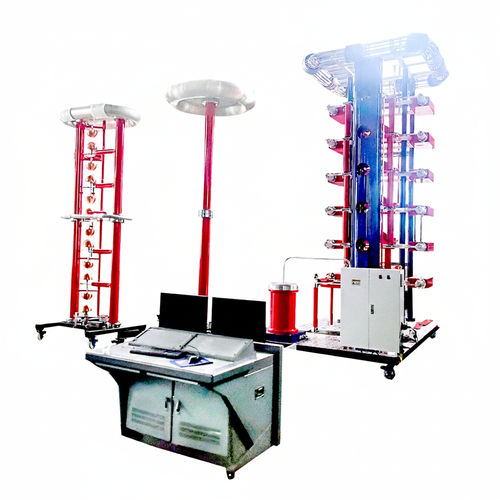

• 主要组成：发生器本体、波形截断/切断装置（按配置）、分压器、控制台（微机或普通）、数字波形记录/采集系统及测量与安全附件。

规格 — 概要

• 电压：设置0–100 kV；工作10.0–100.0 kV；分辨率0.1 kV；偏差/不稳定度 ≤ ±1%。
• 充电时间：30–180 s（分辨率1 s）；报警延时2 s。
• 冲击次数：可编程1–999；升压次数：1–999。
• 保护：可配置过流/过压；可选动态充电保护。
• 输出稳定性：>99%；可选多种能量/电压配置，范围100 kV/5 kJ至800 kV/80 kJ。
