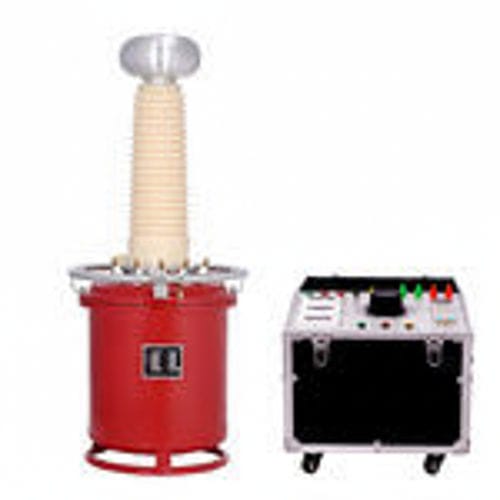

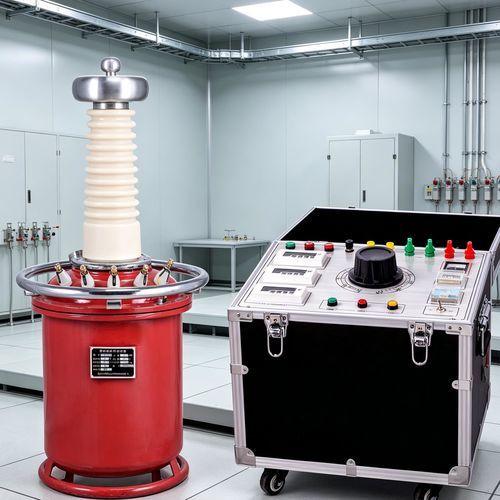

高电压耐压测试仪 YDQ 10kVA

直流交流

YDQ 10 kVA 数字显示 AC/DC — 高压试验装置为一系列大容量高压试验设备，适用于实验室、工业及电力系统中大型电气设备的耐电压（介电强度）测试。该系列将多种 kVA/kV 型号与数字显示和 AC/DC 可选工作模式相结合，便于高压验证。

技术参数

• 电压等级：10 kV – 300 kV
• 容量范围：1 – 500 kVA
• 阻抗电压：≤ 8%
• 空载电流：< 7%
• 产品类型：AC、AC & DC、AC 串联、AC/DC 串联

主要规格

• YDQ-1.5/50 — 容量：1.5 kVA；高压：50 kV；高压电流：30 mA；输入电压：200 V / 7.5 A；变比：500；温升（30 分钟）：10 ℃
• YDQ-3/50 — 容量：3 kVA；高压：50 kV；高压电流：60 mA；输入电压：200 V / 15 A；变比：500；温升（30 分钟）：10 ℃
• YDQ-5/50 — 容量：5 kVA；高压：50 kV；高压电流：100 mA；输入电压：200 V / 25 A；变比：500；温升（30 分钟）：10 ℃
• YDQ-10/50 — 容量：10 kVA；高压：50 kV；高压电流：200 mA；输入电压：200 V / 50 A；变比：500；温升（30 分钟）：10 ℃
• YDQ-20/50 — 容量：20 kVA；高压：50 kV；高压电流：400 mA；输入电压：200 V / 53 A；变比：500；温升（30 分钟）：10 ℃
• YDQ-30/50 — 容量：30 kVA；高压：50 kV；高压电流：600 mA；输入电压：400 V / 79 A；变比：500；温升（30 分钟）：10 ℃
• YDQ-50/50 — 容量：50 kVA；高压：50 kV；高压电流：1000 mA；输入电压：400 V / 12 A；变比：500；温升（30 分钟）：10 ℃
• YDQ-5/100 — 容量：5 kVA；高压：100 kV；高压电流：50 mA；输入电压：200 V / 25 A；变比：1000；温升（30 分钟）：10 ℃
• YDQ-10/100 — 容量：10 kVA；高压：100 kV；高压电流：100 mA；输入电压：200 V / 50 A；变比：1000；温升（30 分钟）：10 ℃
• YDQ-20/100 — 容量：20 kVA；高压：100 kV；高压电流：200 mA；输入电压：200 V / 53 A；变比：1000；温升（30 分钟）：10 ℃
• YDQ-30/100 — 容量：30 kVA；高压：100 kV；高压电流：300 mA；输入电压：300 V / 79 A；变比：1000；温升（30 分钟）：10 ℃
• YDQ-50/100 — 容量：50 kVA；高压：100 kV；高压电流：500 mA；输入电压：500 V / 132 A；变比：1000；温升（30 分钟）：10 ℃
• YDQ-100/150 — 容量：100 kVA；高压：150 kV；高压电流：150 mA；输入电压：667 V / 263 A；变比：1500；温升（30 分钟）：10 ℃
• YDQ-50/150 — 容量：50 kVA；高压：150 kV；高压电流：150 mA；输入电压：333 V / 132 A；变比：1500；温升（30 分钟）：10 ℃
• YDQ-30/150 — 容量：30 kVA；高压：150 kV；高压电流：150 mA；输入电压：200 V / 80 A；变比：1500；温升（30 分钟）：10 ℃
• YDQ-50/150 — 容量：50 kVA；高压：150 kV；高压电流：333 mA；输入电压：500 V / 132 A；变比：1500；温升（30 分钟）：10 ℃
• YDQ-100/150 — 容量：100 kVA；高压：150 kV；高压电流：667 mA；输入電圧：667 V / 263 A；变比：1500；温升（30 分钟）：10 ℃
• YDQ-50/200 — 容量：50 kVA；高压：200 kV；高压电流：200 mA；输入电压：250 V / 132 A；变比：2000；温升（30 分钟）：10 ℃
• YDQ-100/200 — 容量：100 kVA；高压：200 kV；高压电流：500 mA；输入電圧：500 V / 263 A；变比：2000；温升（30 分钟）：10 ℃
• YDQ-150/200 — 容量：150 kVA；高压：200 kV；高压电流：750 mA；入力電圧：750 V / 395 A；变比：2000；温升（30 分钟）：10 ℃
• YDQ-200/200 — 容量：200 kVA；高压：200 kV；高压电流：1000 mA；入力電圧：1000 V / 526 A；变比：2000；温升（30 分钟）：10 ℃
• YDQ-300/200 — 容量：300 kVA；高压：200 kV；高压电流：1500 mA；入力電圧：1500 V / 790 A；变比：2000；温升（30 分钟）：10 ℃
• YDQ-50/300 — 容量：50 kVA；高压：300 kV；高压电流：170 mA；入力電圧：170 V / 132 A；变比：3000；温升（30 分钟）：10 ℃
• YDQ-100/300 — 容量：100 kVA；高压：300 kV；高压電流：300 mA；入力電圧：333 V / 263 A；变比：3000；温升（30 分钟）：10 ℃

功能特性

• 体积小、重量轻，便于现场搬运。
• 干式设计：无油、清洁、免维护。
• 适应严苛气候条件，适用于现场测试。
• 介电强度高于油浸型，电晕极少。

适用场景 / 别称

• 高压试验装置
• 试验变压器
• Hipot 测试套件

特性 / 规格（简要）

• 系列：YDQ 高压试验装置（多种 kVA 和 kV 变体）
• 用途：实验室、工业及供电单位对大型电气设备进行介电强度测试
• 典型 HV 范围：10 kV 至 300 kV
• 容量选项：1 kVA 至 300 kVA（视型号而定）
• 工作类型：AC、DC、AC 串联及 AC/DC 串联
• 可用资源：用户手册（PDF）、校准证书（PDF）、演示视频
