高电压耐压测试仪 GTB-15kVA/120kV

直流交流

产品概述

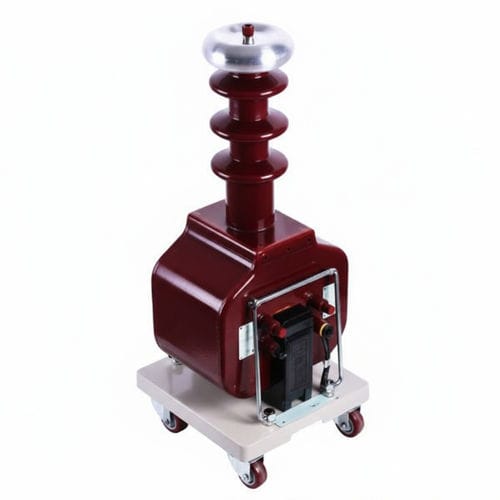

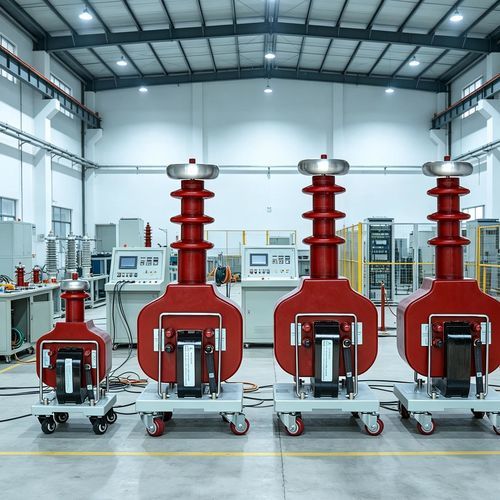

GTB 系列 50–120 kV 为干式试验变压器组合，用于对电缆、电气元件和绝缘材料进行工频交流（AC）及直流（DC）耐压试验。该套件由控制箱、干式试验变压器及相关附件组成，与传统油浸装置相比体积和重量更小，适合现场检测试验。

主要特点

• 主要组成：控制箱、干式试验变压器及连接/保护附件。
• 适用于电缆、电气元件和绝缘材料的工频 AC 与 DC 耐压测试。
• 配备厂家提供的高压硅堆，可与控制柜及保护装置配合提供 DC 高压。
• 便携式设计，适合现场检修和施工现场使用；结构紧凑，部署简便。
• 可与控制柜、微安保护、球隙、屏蔽箱及高压下引线的支撑装置配合使用。

安全注意事项

• 布置设备时保持足够的安全距离；不得将高压下引线布于通行通道。
• 试验现场应设置防护栏并张贴“Stop! High Voltage”警示标志。
• 高压下引线应有支撑或绝缘牵引，并安排人员看护以保持人员远离电缆区段。
• 进行 DC 测试时，将微安表置于适当量程（通常为最高档）；使用屏蔽箱和自动过流保护以防突发短路或设备损坏。
• 在进行工频耐压试验前，检查仪器及被测对象的电容情况，避免发生谐振。
• 工作接地（高压端与电容稳压端）与保护接地（控制柜外壳）须可靠且分别接地。
• 供电不稳或有外部影响时应停止试验，待恢复稳定后再继续。
• 若出现电压表或电流表异常剧烈摆动、冒烟、闪光、焦糊味或异常声响，应立即断电并检查原因。
• 高压试验必须严格按照适用的安全法规和地方标准执行。

技术规格

• 系列范围：GTB 50–120 kV。
• 阻抗电压：≤12%。
• 输出电压波形：正弦波。
• 表面温升：<55°C。
• 空载电流：<4%。
