电压脉冲测试仪 UHV

电力安全高电压浪涌脉冲

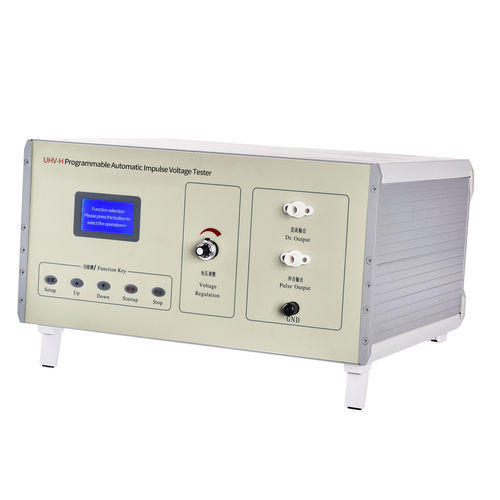

UHV系列可编程自动脉冲耐压测试仪是一款用于电气产品耐电压检测与安全认证的高压脉冲发生器。设备支持手动、自动和可编程三种工作模式，配备直观的LCD/触按钮人机界面，适用于工业化测试流程。

应用

• 电动汽车（EV）充电器与充电站的耐电压测试与安全认证。
• 光伏及太阳能设备测试。
• 低压配电设备与开关设备检测，包含CCC检验流程。
• 电路保护器件、能量表、马达和电力电缆的测试。
• 剩余电流装置（RCD）及其他保护器件的检测。

主要特性

• 多模式运行：手动（旋钮）、自动（系统控制）与可编程（PC/网络控制）。
• 精密电压调节：自动/可编程模式下的恒压控制，实现对脉冲的精细管理。
• 可编程控制：RS-485 / USB 通信，支持定制协议以实现远程/计算机控制的测试（电压、参数、触发）。
• 批次序列测试：软件可编程的序列与组合，提供实时击穿数据和图形化反馈。
• 自动生成报告：计算机生成测试报告，显示峰值电压、频率与间隔等指标。
• 智能合格判断：基于脉冲电流大小与衰减分析的自动通过/失败判定。
• 波形监测：脉冲分压器接口，用于示波器跟踪与输出验证。
• 12864 LCD 仪表：可同时显示直流电压、脉冲电压、间隔时间与脉冲频率。
• 本地化控制界面：触按钮操作并支持双语菜单（中文/英文），便于出口检测。
• 双极性架构与双输出能力：独立的 +/- 高压源，支持直流与脉冲同时输出。
• 整段校准与自校正程序嵌入，保证全量程的实时精度。

技术规格

• 直流输出范围：0 - ±24 kV；精度 ±3%。
• 脉冲峰值（可编程）：±20 kV；精度 ±3%F（可调）。
• 脉冲上升时间（Wavefront Time）：1.2 μs ±30%。
• 脉冲尾部至半值时间（Wave Tail Time to Half Value）：50 μs ±20%。
• 程序控制档位：±4 kV - ±20 kV，1 V 步进。
• 程序控制精度：±3%。
• 脉冲次数（可编程）：1 - 9,999 次。
• 间隔时间（可编程）：5 - 99 s（默认：5 s）。
• 脉冲电压通信方式：RS-485 与 USB。
• 手动控制脉冲峰值：±2 kV - ±20 kV。
• 手动脉冲次数：1 - 9,999 次（支持连续无误脉冲）。
• 手动间隔时间：1 - 99 s。
• 泄漏/击穿电流设定范围：30 mA - 1,200 mA。
• 电源条件：额定电压 AC 220 V ±10%，50 Hz；额定功耗 200 VA。
• 环境条件：环境温度 0 - 40 °C；相对湿度 < 80%。
• 外形尺寸：450 × 380 × 240 mm。
• 机体重量：12 kg。
