直流耐压测试仪 VLF

交流便携式高电压

产品概述

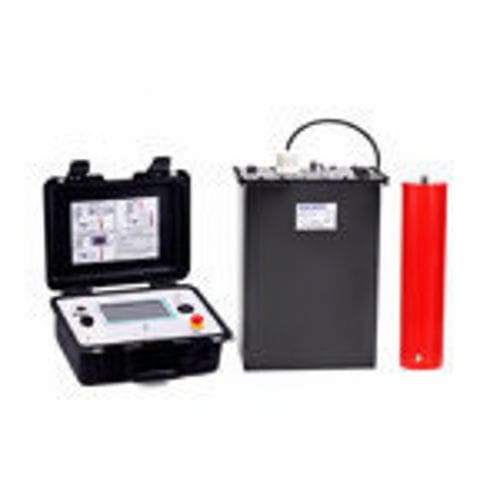

VLF耐压测试仪为便携式交流超低频（VLF）耐压试验系统，面向电力电缆、大型发电机与电机等等效绝缘电容较大的设备提供介质耐压测试。系统采用数字频率转换与微处理器控制，控制器与高压发生器间采用光电隔离，HV‑LV 闭环负反馈保证对大电容负载输出稳定且无电容上升效应。

技术规格

• 电源：AC 220V ±5%，50/60Hz（若使用发电机：建议220V数字逆变发电机 >8kW；普通发电机/UPS 不可用）。
• 输出电压（峰值）：30kV、40kV、50kV、60kV、70kV、80kV、90kV。
• 输出频率：0.1Hz、0.05Hz、0.02Hz、0.01Hz。
• 负载容量示例（依型号）：0.1Hz 约0.4–1.1μF；0.05Hz 约0.8–2.2μF；0.02Hz 约2.0–5.5μF；0.01Hz 约4–11μF。
• 测量精度：±3%。
• 峰值误差：≤3%。
• 波形失真：≤5%。
• 工作环境：-10℃ 至 +40℃；湿度 ≤85%RH。

系列型号与承载能力

• 30/1.1 — 30kV（峰值）；0.1Hz ≤1.1μF；0.05Hz ≤2.2μF；0.02Hz ≤5.5μF；0.01Hz ≤11μF；电源熔断 10A；发电机 >3kW；控制器 ≈4kg，助推器 ≈25kg。
• VLF‑40kV — 40kV（峰值）；0.1Hz ≤0.8μF；0.05Hz ≤1.6μF；0.02Hz ≤4μF；0.01Hz ≤8μF；熔断 15A；发电机 >4kW；控制器 ≈4kg，助推器 ≈25kg。
• VLF‑50kV — 50kV（峰值）；0.1Hz ≤0.7μF；0.05Hz ≤1.4μF；0.02Hz ≤3.5μF；0.01Hz ≤7μF；熔断 20A；发电机 >5kW；控制器 ≈4kg，助推器 ≈35kg。
• VLF‑60kV — 60kV（峰值）；0.1Hz ≤0.6μF；0.05Hz ≤1.2μF；0.02Hz ≤3μF；0.01Hz ≤6μF；熔断 20A；发电机 >6kW；控制器 ≈4kg，助推器 ≈45kg。
• VLF‑80kV — 80kV（峰值）；0.1Hz ≤0.5μF；0.05Hz ≤1.0μF；0.02Hz ≤2.5μF；0.01Hz ≤5μF；熔断 30A；发电机 >8kW；控制器 ≈4kg，助推器 ≈50kg。
• VLF‑90kV — 90kV（峰值）；0.1Hz ≤0.4μF；0.05Hz ≤0.8μF；0.02Hz ≤2.0μF；0.01Hz ≤4μF；熔断 30A；发电机 >9kW；控制器 ≈4kg，助推器 ≈55kg。

产品特性

• 数字频率转换与微处理器控制，支持升压/降压/测量等全自动测试流程。
• 7英寸电容触摸屏与简洁接线，便于现场操作。
• 保护完善：HV/LV 过压、过流保护，动作快速 ≤10ms。
• 控制器与发电机间光电隔离，HV‑LV 闭环负反馈消除电容上升效应。
• HV侧采样实现准确电压/电流测量；支持自动存储与打印；多语言显示。

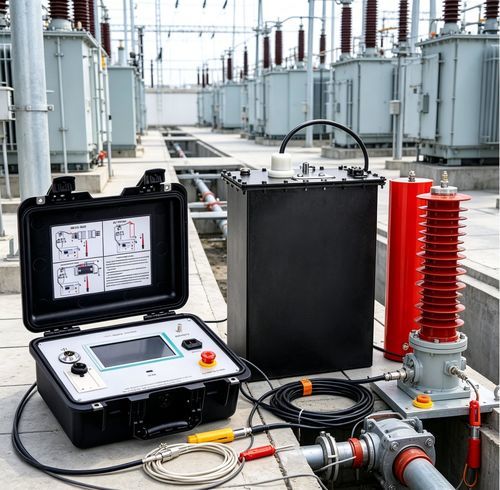

• 便携式设计，适合现场检测试验。

主要应用领域

• 动力电缆：XLPE电缆的交付检验与预防性试验（常见至 ≤35kV），用于检测水树等绝缘缺陷。
• 旋转机械：大型发电机与电机的出厂与维修耐压试验，在工频试验困难时作为替代方案。
• 其他高容性器件：电容器引出端、功率电容、GIS 等高容性组合设备现场检测。

相较直流试验的优势

• 无残余电荷积累：极性交替避免空间电荷累积，试验后可直接投入运行。
• 缺陷检出率更高：VLF 交流场分布更接近运行状态，对水树等老化/潮湿缺陷检测更有效。

常见问题（摘要）

• 为什么选择 VLF 而非工频或直流？— VLF 可降低高电容试样对试验设备容量的要求并更有效检测老化现象（如水树）。
• 如何保证安全？— 设备集成过压、过流、零电压起动、自动放电等多重保护并具快速跳闸功能。
• 如何选择试验电压与时间？— 参照国家/行业标准或厂商建议，并依据被测设备具体工况调整。

技术摘要

• 电源：AC220V±5%, 50/60Hz（发电机使用时建议 220V 数字逆变发电机 >8kW）。
• 输出电压：30–90kV（峰值）。
• 输出频率：0.1Hz、0.05Hz、0.02Hz、0.01Hz。
• 测量精度：±3%；波形失真 ≤5%；峰值误差 ≤3%。
• 工作温度：-10℃ 至 +40℃；相对湿度 ≤85%RH。
