高电压耐压测试仪 ZGF 60~120kV

便携式直流

产品介绍

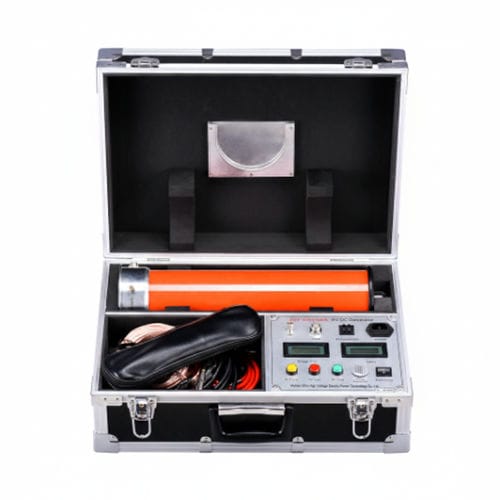

ZGF 一体化直流耐压测试仪为便携式设备，用于评估电力设备的绝缘耐受能力并测量漏电流。设备采用高频倍压拓扑、PWM 控制及电压‑电流双闭环反馈，保证稳定直流输出和低纹波。主机与倍压器集成于同一机箱，支持一键 0.75U、零起升增压和数字过压设定，便于现场精确操作。

主要特性

• 输出稳定：高频倍压 + PWM 与 V–I 双闭环，纹波系数 ≤0.5%。
• 完善保护：零起升、过压、过流和击穿保护，纳秒级检测实现快速响应。
• 一键 0.75U 功能，便于氧化锌避雷器测试。
• 零起升增压：进口多圈电位器实现平滑精确的升压控制。
• 数字化过压设定：旋转拨码开关实现精确配置。

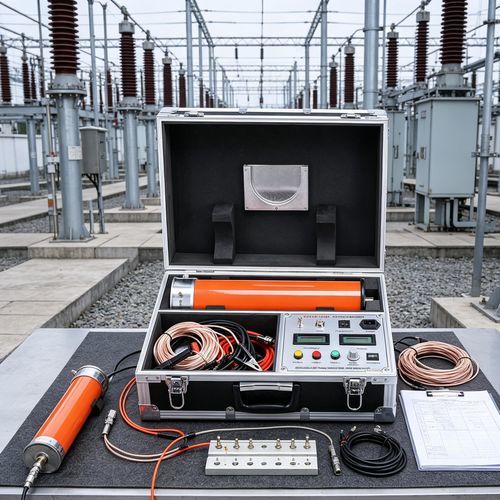

• 一体化便携设计：主机与倍压器同体，便于现场携带与安装。
• 关键元件：高性能进口 IGBT 与高频高压整流二极管；压辊覆绝缘材料，耐湿无泄漏。
• 易用界面：功能键标识清晰，布局合理，上手快。

技术参数

• 型号：60/2、60/3、60/5、120/2、120/3、120/5。
• 额定电压：60 kV 或 120 kV。
• 额定电流：2 mA、3 mA、5 mA。
• 额定功率：120–600 W（视型号）。
• 机身重量：约 9 kg（60 kV 系列）、约 10 kg（120 kV 系列）。
• 外形尺寸：465×390×190 mm（60 kV）/ 565×390×190 mm（120 kV）。
• 双缸高度：440 mm（60 kV）/ 535 mm（120 kV）。
• 输出精度（电压/电流）：±(1.0% 读数 ± 2 位)。
• 纹波系数：≤0.5%。
• 工作方式：间歇使用，额定负载 30 分钟。
• 过载能力：空载电压可超出额定 +10% 持续 10 分钟；最大充电电流 1.25× 额定电流。
• 电源：AC 220V ±10%, 50 Hz。
• 工作环境：-10~40°C；25°C 时相对湿度 ≤85%（无凝结）；海拔 ≤1500 m。

DC Hipot 与 AC 耐压比较

• 试验电场：DC 提供恒定非脉动电场；AC 提供交变电场（50 Hz 或等效）。
• 便携性与重量：采用高频逆变技术的 DC 系统明显更轻，便于携带；AC 电源频率设备通常较重。
• 电源需求：DC 系统可直接使用常规 220 V；AC 设备常需大容量电源或发电机。
• 损伤机理：DC 可导致空间电荷累积（加速 XLPE 老化）；AC 易在击穿点产生热损伤或炭化。
• 漏电流读数：DC 的 µA 级读数可反映受潮和绝缘劣化趋势；AC 的 mA 级读数需结合介质损耗（tan δ）分析。

主要应用场景

• 电力电缆测试：XLPE 电缆的直流耐压测试与漏电流测量（中低压范围）。
• 绝缘子与套管测试：表面漏电流检测用于判断受潮或污染程度。
• 氧化锌避雷器测试：施加直流参考电压（如 U1mA）以检测非线性电阻老化。
• 研发与生产：高压电容器、HV 电机、变压器等设备的出厂耐压与研发检测。

常见问题

• Q1：试验中常见的安全风险有哪些？ A1：高压触电、绝缘击穿、火灾和设备故障；务必遵守安全操作规程。
• Q2：输出纹波对试验有哪些影响？ A2：纹波越大，输出波动越明显，可能导致高精度试验结果偏差。
• Q3：如何为电缆试验选择型号？ A3：根据电缆长度、截面和绝缘等级计算所需试验电压与容量并留有裕量。
• Q4：直流发生器可以用于交流试验吗？ A4：通常不可以；交流试验应使用交流高压发生器。
