高电压耐压测试仪 YDQ Digital

直流交流

概述

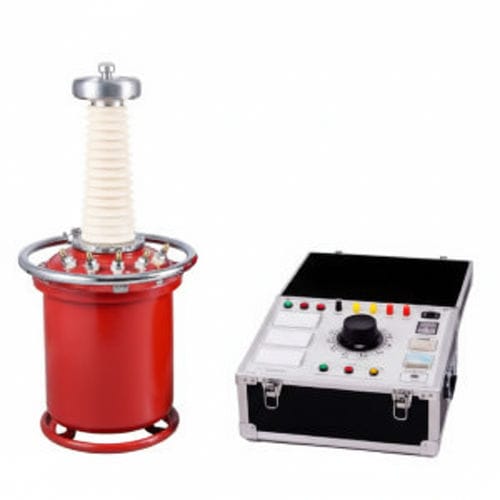

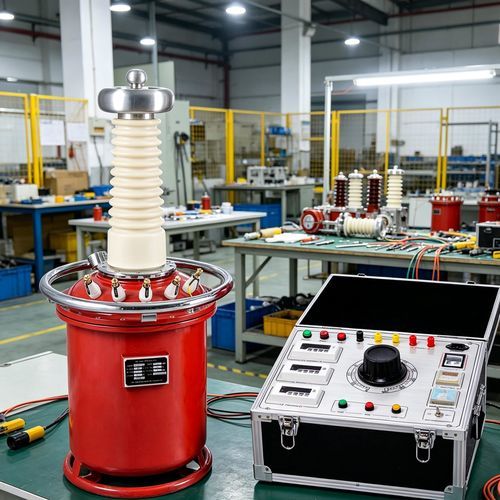

YDQ Digital Display 5 kVA AC Hipot Test Set 是一款带数字显示监控的高压试验装置，设计用于对中型电气设备进行交流耐压（hipot）试验。适用于工业和电力企业的质量控制与维护，采用无油结构以降低维护需求。

技术参数

• 电压等级：10 kV – 300 kV
• 容量范围：1 – 500 kVA
• 阻抗电压：≤ 8 %
• 空载电流：< 7 %
• 产品类型 / 模式：AC；AC & DC；AC 串联；AC-DC 串联

主要规格（可选型号 / 示例）

• YDQ-1.5/50 — 容量：1.5 kVA；HV：50 kV；HV 电流：30 mA；输入：200 V / 7.5 A；变比：500；升温（30 分）：10 ℃
• YDQ-3/50 — 容量：3 kVA；HV：50 kV；HV 电流：60 mA；输入：200 V / 15 A；变比：500；升温：10 ℃
• YDQ-5/50 — 容量：5 kVA；HV：50 kV；HV 电流：100 mA；输入：200 V / 25 A；变比：500；升温：10 ℃
• YDQ-10/50 — 容量：10 kVA；HV：50 kV；HV 电流：200 mA；输入：200 V / 50 A；变比：500；升温：10 ℃
• YDQ-20/50 — 容量：20 kVA；HV：50 kV；HV 电流：400 mA；输入：200 V / 53 A；变比：500；升温：10 ℃
• YDQ-50/50 — 容量：50 kVA；HV：50 kV；HV 电流：1000 mA；输入：400 V / 132 A；变比：500；升温：10 ℃
• 产品系列还包括 100 kV、150 kV、200 kV、300 kV 等型号（如 YDQ-5/100、YDQ-100/150、YDQ-200/200、YDQ-300/300），覆盖至 300 kVA，详见型号表获取每个型号的 HV 电流、输入电压/电流、变比和升温数据。

特点

• 体积小、重量轻，便于现场搬运
• 无油设计，降低维护和污染风险
• 适用于恶劣气候条件下的现场试验
• 相较于油式设计具备更高的耐电强度，且电晕极少

技术特性 / 规格

• 系列 / 型号：YDQ
• 显示：数显用于试验监控
• 可选容量：1 — 300 kVA（视型号而定）
• 高压范围：10 kV — 300 kV
• 支持试验模式：AC、AC & DC、AC 串联、AC-DC 串联
• 阻抗电压 ≤ 8 %；空载电流 < 7 %
