直流耐压测试仪 ZGF 200~400kV

概述：

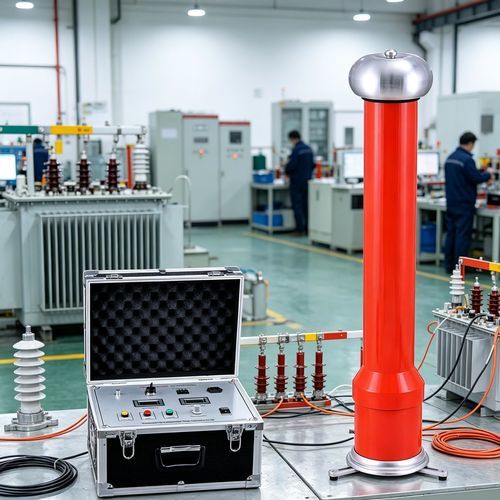

ZGF系列为分体式直流耐压测试仪（DC Hipot），为现场直流耐压试验及泄漏电流测量设计的便携式高压发生器。适用于避雷器（含ZnO）、电力变压器及35–500 kV电缆的测试。系统由控制主机、倍压筒及冠环组成，提供精确的电压/电流数字指示和多重保护功能，保障现场安全运行。

主要特性：

• 分体式紧凑便携设计，便于现场部署。
• 稳定低噪声直流输出，低纹波系数（≤0.5%）。
• 完整的保护功能：过压、过流、零电压启动与故障保护；直观数字化操作与显示。
• 电压、电流数字监测；内置0.75×电压转换（0.75 UDC一键1 mA）用于ZnO避雷器测试（精度≤1.0%）。
• 良好的过载能力：空载电压可超出额定电压10%持续10分钟；最大充电电流可达1.25×额定电流。
• 便携底盘与优化重量以便现场搬运。

应用：

• 对氧化锌避雷器、电力变压器和35–500 kV中高压电缆进行直流耐压试验和泄漏电流测量。
• 现场维护和投运时对高压设备进行Hipot及泄漏测试。

技术参数：

• 可选型号：200/2、200/3、200/5、300/2、300/3、300/5、400/2、400/3、400/5。
• 额定电压（kV）：200（200/*型）、300（300/*）、400（400/*）。
• 额定电流（mA）：2 mA（*/2）、3 mA（*/3）、5 mA（*/5）。
• 各型号额定功率（W）：
  • 200/2：400 W
  • 200/3：600 W
  • 200/5：1000 W
  • 300/2：600 W
  • 300/3：900 W
  • 300/5：1500 W
  • 400/2：800 W
  • 400/3：1200 W
  • 400/5：2000 W
• 控制箱质量（kg）：
  • 200/2：5.5
  • 200/3：6.0
  • 200/5：6.5
  • 300/2：10.5
  • 300/3：10.5
  • 300/5：10.5
  • 400/2：10.5
  • 400/3：10.5
  • 400/5：10.8
• 倍压筒质量（kg）：
  • 200/2：8.7
  • 200/3：9.0
  • 200/5：9.0
  • 300/2：24.0
  • 300/3：24.0
  • 300/5：24.5
  • 400/2：33.5
  • 400/3：33.5
  • 400/5：33.5
• 双筒高度（mm）：200系列 970；300系列 1250；400系列 1650。
• 电压精度：±(1.0% 读数 + 2 digits)。
• 电流精度：±(1.0% 读数 + 2 digits)。
• 纹波系数：≤0.5%。
• 电压稳定性：电源电压±10% → 输出变化 ≤1%。
• 过载能力：空载电压可在10分钟内高于额定电压10%；最大充电电流 = 1.25× 额定电流；容性负载可按1.5× 额定电流充电。
• 供电：单相，50 Hz，220 V ±10%。
• 工作方式/使用时限：间歇使用—额定负载30分钟；在1.1×额定电压下使用时最多10分钟。
• 环境条件：-10°C 至 +40°C；25°C时相对湿度 ≤85%（无凝露）；海拔 <1500 m。
• 结构特性：电气绝缘倍增器；空气绝缘，无泄漏。
• 操作箱特性：高精度0.75UDC一键1 mA按键（精度 ≤1.0%），数字旋钮过压保护设置，便携底盘适合现场使用。
