电压试验台 UHV-283

电动全自动PLC控制

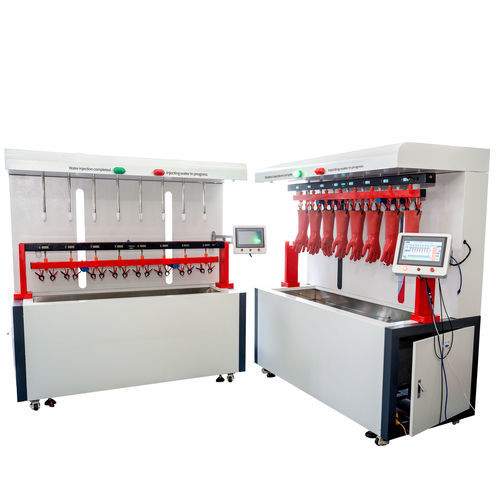

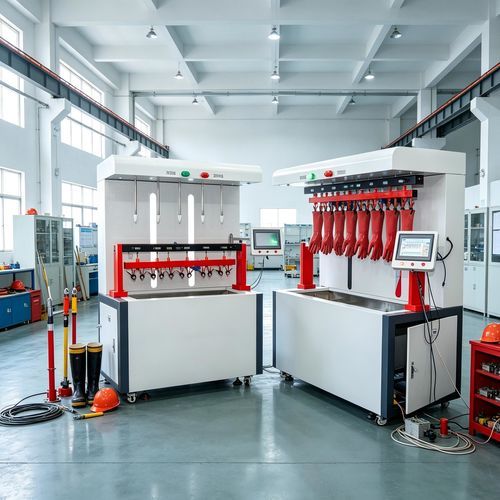

UHV-283是一款用于绝缘靴和绝缘手套耐压试验的全自动水注入式耐压试验装置。设备集成PLC控制的一键注水、可显示电量百分比的锂电池收集箱，以及用于全过程状态提示和参数设置的人机界面（触摸屏）。

主要特点

• PLC控制，实现一键自动注水及注水口的自动升降/插入。
• 锂电池供电的收集箱，屏幕显示电池电量百分比。
• 人机界面（HMI）在注水全过程提供状态提示，支持触摸屏参数设置。
• 循环利用水系统，包含水泵、电磁阀和升降电机；设有入水口用于注水和出水口用于排水。
• 专为绝缘靴和手套设计：试验机通过绝缘连接与高压输出和机壳相连。

注水说明

• 试验台由两部分组成：自动注水装置和试验机本体；试验机通过绝缘连接与高压端子和机壳相连。
• 注水装置包括水泵、电磁阀和升降电机。将机壳接地并连接交流220V电源。使用进水口注水，使用排水口排水。
• 将水管接至进水口，打开阀门注满水箱，注满后关闭阀门。注水过程中请勿离开现场以防溢出。
• 系统采用循环用水。通电后系统进入待机状态。按下控制面板上的手套/靴子测试键：注水装置下降，将注水口插入样品，注水至所需水位后自动抬起并返回初始位置。
• 通过触摸屏进行试验和注水参数设置；控制面板设有急停按钮以保障安全。

充电说明

• 高压测试前请为试验机充电：将充电器插入充电口并接通220V电源。充电过程中“Charging”和“Battery Voltage”指示灯亮，充满后“Fully Charged”指示灯点亮。典型充电时间：2–8小时。
• 若长时间不使用电池，建议每1–2个月进行一次充放电循环以维护电池性能。

技术参数 / 规格

• 型号：UHV-283
• 设备输出电压范围：AC 0 ~ 50 kV（控制 0 ~ 250 V）
• 额定输出容量：5 kVA
• 设备输入电流：0 ~ 20 A
• 漏电流测量范围：0 ~ 30.0 mA（可选0 ~ 50 mA）
• 漏电流测量误差：1% ± 3 digits
• 漏电流分辨率：0.01 mA
• 电压测量误差：≤1% 显示值 ±0.1% 量程
• 电流测量误差：≤1% 显示值 ±0.1% 量程
• 数字定时显示：0 ~ 999 s
• 控制台外形尺寸：1300 × 940 × 860 mm
• 注水单元外形尺寸：1900 × 950 × 1860 mm
• 控制台重量：50 kg
• 注水单元重量：200 kg
