高电压耐压测试仪 YDQ

直流交流

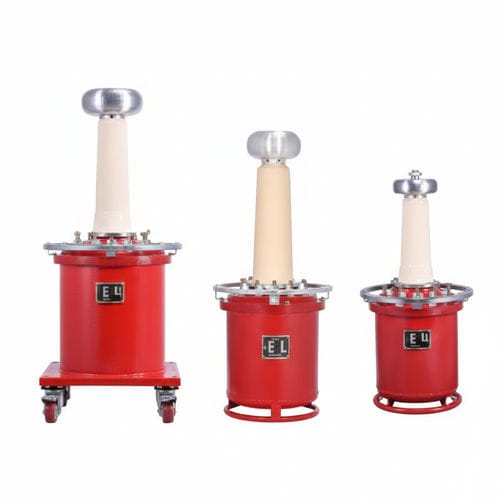

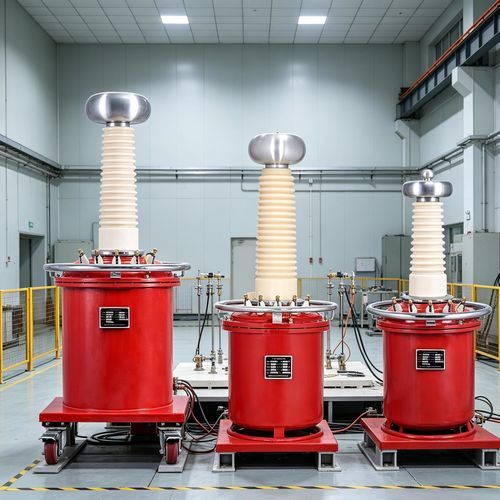

YDQ系列充气式SF6 AC/DC耐电压试验装置是由SF6绝缘的充气试验变压器和独立控制柜组成的便携式高压试验系统，专为现场条件下对电缆、电气元件和绝缘材料进行工频AC和DC耐压测试而设计。

主要特性

• 充气式变压器体积紧凑、重量轻：与同等级油浸装置相比质量显著减少（典型范围：20%–65%，另有资料列示40%–65%）。
• 无油设计：无需油或润滑脂，降低日常维护并消除油污染风险。
• 适合现场使用：具耐候性设计，运输稳定，适合现场测试作业。
• 高绝缘强度且低电晕：在额定电压下电晕放电极小，具有良好电气绝缘性能。
• 具AC和DC输出能力：可进行工频AC试验，并通过高压整流获得DC输出。

使用条件

• 环境温度：工作范围 -20 °C 至 +40 °C。
• 最大相对湿度：25 °C 时相对湿度应低于85%。
• 安装地点：应避免存在蒸汽、腐蚀性气体、化学粉尘、污物或其他可能严重影响绝缘气体的爆炸性介质。
• 运行注意事项：输入电压应逐步升高；高压输出应串联足够的保护电阻；开关操作应在适当的高压保护和联锁下进行。

允许运行时间

• 在额定容量和额定电压下：连续运行每次不超过30分钟；建议每次运行后保持5–10倍工作时间的间隔以确保充分冷却。
• 在额定电压且电流为额定值的2/3时：允许长期连续运行。

工作原理

• 输入电源送入带有过流跳闸和零位互锁装置的控制柜，YDQ一次绕组通电，依据电磁感应和匝数比在二次侧产生高电压AC。
• 通过高压硅整流器堆及调节/滤波电容对高频高压进行整流，可得到直流高压；HF的RMS幅值与所施加的高频电压特性及整流布置决定所需的DC输出。

技术规格

• 型号/系列：YDQ系列（充气式SF6气体型Hipot试验装置）。
• 产品类型：充气式SF6 AC/DC Hipot试验变压器，带独立控制柜。
• 绝缘介质：SF6气体。
• 电压范围（典型）：50–120 kV（系列示例）；根据型号可配置至约300 kV的电压等级。
• 相对于油浸变压器的减重：通常为20%–65%（部分资料指出40%–65%），视等级与容量而定。
• 维护：无油设计，日常维护量小。
• 环境适应性：适用于野外运输和现场试验，具有耐候性。
• 绝缘/局部放电：电晕放电小；在额定条件下局放水平低于指定限值。
• 工作环境：-20 °C 至 +40 °C；25 °C 时相对湿度 <85%。
• 运行周期：额定负荷下连续运行 ≤30分钟，建议间隔5–10倍的工作时间以冷却；在2/3额定电流下允许连续长期运行。
• 控制与保护：控制柜含过流跳闸、零位互锁及标准保护装置。
• 文档：提供用户手册和校准证书。
