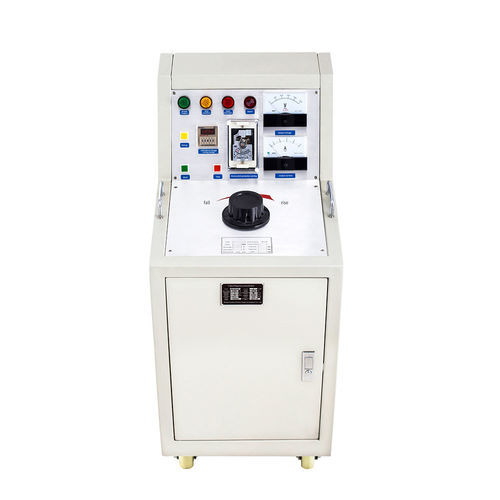

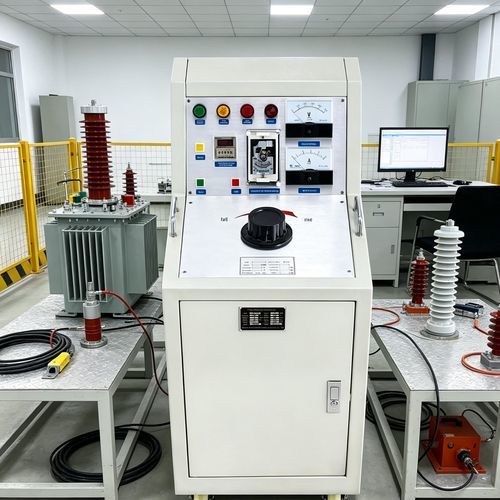

高电压耐压测试仪 SBF

交流电气标准多点式

概述
SBF 三频诱导耐压试验装置（耐压试验器 / 高压发生器）为变压器型专用试验设备，适用于电压互感器的诱导耐压试验、变压器相分裂试验及电机绕组和小型变压器的诱导试验。设备采用三芯五柱铁心结构，铁心在高于饱和的工作点运行以产生所需的诱导特性。设计参照 GB311‑61 及电气设备预防性试验规范。设备亦可在试验场景中作为短时 150 Hz 电源使用。

应用

• 电压互感器的倍频（频率倍增）诱导耐压试验（常用于 35–220 kV 级联 VT 检测）。
• 电力变压器的相分裂及倍频诱导耐压试验。
• 其他线圈类电气产品的诱导耐压试验，以及电机绕组和小型变压器的诱导试验。

技术参数

• 输入电压：三相 380 V，50 Hz。
• 输出电压（单相，150 Hz）：300 V / 500 V / 800 V / 1000 V（如需更高电压，请外接升压变压器）。
• 输出容量：额定容量的 20%（短时使用）。
• 谐波失真：<5%–8%。
• 空载允许运行时间：≤5 分钟。
• 被试品在额定电压下的典型试验持续时间：40 秒。

主要特性

• 三芯五柱结构，铁心在高于饱和的工作点运行以实现倍频诱导功能。
• 可评估变压器主、次绝缘强度，并对电机绕组及小型变压器进行诱导试验。
• 可作为短时 150 Hz 电源，用于特定试验配置。

标准与技术规格

• 参考标准：GB311‑61 及相关电气设备预防性试验规范。
• 型号/系列：SBF。
• 制造商：Wuhan UHV。
• 主要用途：35–220 kV 级联电压互感器的交流耐压试验；电机绕组和小型变压器的诱导试验；短时 150 Hz 供电用于试验。
• 输入：3×380 V，50 Hz。
• 输出：300/500/800/1000 V 单相 @150 Hz（更高电压需外接升压变压器）。
• 输出容量：额定容量的 20%。
• 谐波失真：<5%–8%。
• 空载运行限制：≤5 分钟；额定电压下试验时间：典型为 40 秒。
