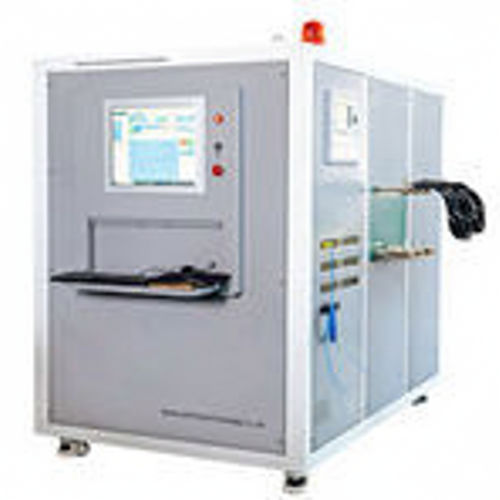

温度测试设备 DDL

全自动电脑控制断路开关

概述

DDL series 全自动升温试验装置是一套用于高电流工况的自动化试验系统，适用于高压开关的升温试验及高电流电气调试。系统集成自动控制、测量与 PC 数据显示，能以 0.5 级精度显示供电电压、输出电流和有功功率。试验时间与提醒可编程，支持无人值守测试流程。

应用

• 用于发电厂、变电站、电气设备制造商、科研机构与试验室等场所的升温试验及高电流电气调试。

主要特性

• 自动电流调节：对设定电流的偏差可自动单独补偿。
• 通过电气方式控制电压升降以调节输出电流；控制精度可选配。
• 具备零点启动保护功能以防止不安全启动。
• 通过计算机软件显示供电和输出电流，精度为 0.5 级；实时监测有功功率。
• 试验时间可独立设定，带提醒/报警功能。
• 适用于间歇或短时工作，维护便捷。

技术参数

• 输入电压：三相四线制 AC 380 V
• 额定频率：50 Hz
• 系统总功率：189 kW
• 系统总电流：287 A
• 系统功率因数：cosφ = 0.8
• 油浸式感应调压器 — 额定容量：63 kVA
• 油浸式感应调压器 — 输出电压：0–430 V
• 油浸式感应调压器 — 输出电流：0–166 A
• 波形失真（调压器）：≤ 3%
• 起动电压（调压器）：≤ 1%
• 短路阻抗（调压器）：≤ 7%
• 干式升流器 — 额定容量：63 kVA
• 干式升流器 — 输出线电压：10 V
• 干式升流器 — 输出电流：0–6300 A
• 干式升流器 — 额定输入电压：380 V
• 空载损耗（升流器）：< 4%
• 额定输入电流（升流器）：166 A
• 短路阻抗（升流器）：≤ 5%
• 冷却方式（升流器）：干式，风冷

注意事项

• 开箱时检查电气元件和接点是否有运输损伤或接触不良。
• 使用前确认各电气设备接触良好，特别是调压器的碳刷/接触部件。
• 严格遵守操作规程；禁止未经授权或无安全监管人员的操作。
• 设备应存放在通风良好、干燥且无腐蚀性气体的环境中。
