高电压耐压测试仪 YDQ series

直流交流

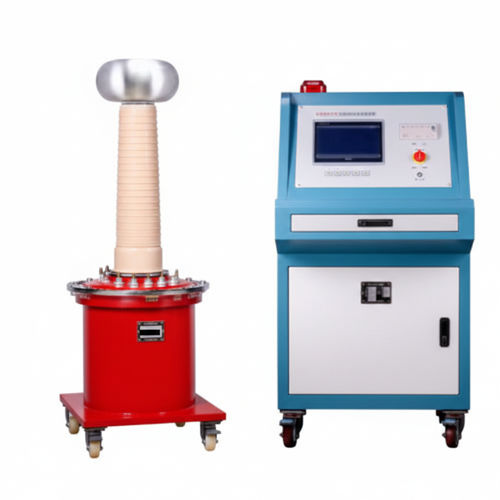

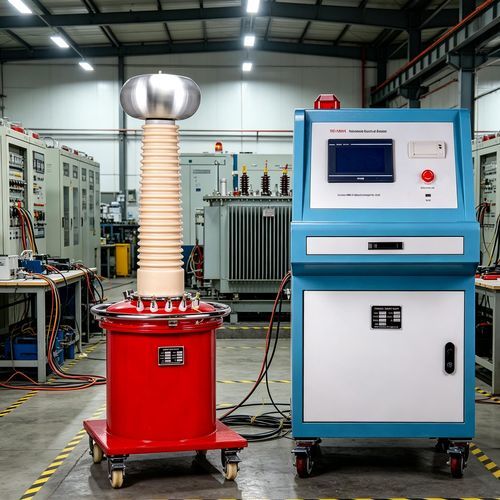

YDQ 充气式 AC/DC Hipot 试验装置是一种充气式高压试验变压器系列，专为电气设备测试和预防性维护而设计。它结构紧凑、重量轻、无油设计、介电强度高，适合现场操作和恶劣气候条件。 技术参数

电压等级：10kV - 300kV

容量范围：1 - 500 kVA

阻抗电压： ≤ 8%

空载电流： < 7%

产品类型：交流；交流并联；直流；交流级联；交流直流级联

。 主要规格（每种型号）

YDQ-1.5/50 - 容量：1.5 kVA；高压：50 kV；高压电流：30 mA；输入：200 V，7.5 A；比率：500；温升（30 分钟）：10 ℃

YDQ-3/50 - 容量：3 kVA；高压：50 kV；高压电流：60 mA；输入：200 V，15 A；比率：500；温升 (30 min)：10 ℃

YDQ-5/50 - 容量：5 kVA；高压：50 kV；高压电流：100 mA；输入：200 V，25 A；比率：500；温升（30 分钟）：10 ℃

YDQ-10/50 - 容量：10 kVA；高压：50 kV；高压电流：200 mA；输入：200 V，50 A；比率：500；温升（30 分钟）：10 ℃

YDQ-20/50 - 容量：20 kVA；高压：50 kV；高压电流：400 mA；输入：400 V，53 A；比率：500；温升（30 分钟）：10 ℃

YDQ-30/50 - 容量：30 kVA；高压：50 kV；高压电流：600 mA；输入：400 V，79 A；比率：500；温升（30 分钟）：10 ℃

YDQ-50/50 - 容量：50 kVA；高压：50 kV；高压电流：1000 mA；输入：400 V，12 A；比率：500；温升（30 分钟）：10 ℃

YDQ-5/100 - 容量：5 kVA；高压：100 kV；高压电流：50 mA；输入：200 V，25 A；比率：1000；温升 (30 min)：10 ℃

YDQ-10/100 - 容量：10 kVA；高压：100 kV；高压电流：100 mA；输入：200 V，50 A；比率：1000；温升（30 分钟）：10 ℃

YDQ-20/100 - 容量：20 kVA；高压：100 kV；高压电流：200 mA；输入：200 V，53 A；比率：1000；温升 (30 min)：10 ℃

YDQ-30/100 - 容量：30 kVA；高压：100 kV；高压电流：300 mA；输入：400 V，79 A；比率：1000；温升（30 分钟）：10 ℃

YDQ-50/100 - 容量：50 kVA；高压：100 kV；高压电流：500 mA；输入：400 V，132 A；比率：1000；温升（30 分钟）：10 ℃

YDQ-20/150 - 容量：20 kVA；高压：150 kV；高压电流：133 mA；输入：400 V，53 A；比率：1500；温升（30 分钟）：10 ℃

YDQ-30/150 - 容量：30 kVA；高压：150 kV；高压电流：200 mA；输入：400 V，80 A；比率：1500；温升（30 分钟）：10 ℃

YDQ-50/150 - 容量：50 kVA；高压：150 kV；高压电流：333 mA；输入：400 V，132 A；比率：1500；温升（30 分钟）：10 ℃

YDQ-100/150 - 容量：100 kVA；高压：150 kV；高压电流：667 mA；输入：400 V，263 A；比率：1500；温升（30 分钟）：10 ℃

YDQ-50/200 - 容量：50 kVA；高压：200 kV；高压电流：250 mA；输入：400 V，132 A；比率：2000；温升（30 分钟）：10 ℃

YDQ-100/200 - 容量： 100 kVA；高压： 200 kV；高压电流： 500 mA；输入：400 V，263 A；比率：2000；温升（30 分钟）：10 ℃

YDQ-150/200 - 容量：150 kVA；高压：200 kV；高压电流：750 mA；输入：400 V，395 A；比率：2000；温升（30 分钟）：10 ℃

YDQ-200/200 - 容量：200 kVA；高压：200 kV；高压电流：1000 mA；输入：400 V，526 A；比率：2000；温升（30 分钟）：10 ℃

YDQ-300/200 - 容量：300 kVA；高压：200 kV；高压电流：1500 mA；输入：400 V，790 A；比率：2000；温升（30 分钟）：10 ℃

YDQ-50/300 - 容量：50 kVA；高压：300 kV；高压电流：170 mA；输入：400 V，132 A；比率：3000；温升（30 分钟）：10 ℃

YDQ-100/300 - 容量：100 kVA；高压：300 kV；高压电流：333 mA；输入：400 V，263 A；比率：3000；温升（30 分钟）：10 ℃

YDQ-150/300 - 容量：150 kVA；高压：300 kV；高压电流：500 mA；输入：400 V，395 A；比率：3000；温升（30 分钟）：10 ℃

YDQ-200/300 - 容量：200 kVA；高压：300 kV；高压电流：667 mA；输入：400 V，526 A；比率：3000；温升（30 分钟）：10 ℃

YDQ-300/300 - 容量：300 kVA；高压：300 kV；高压电流：1000 mA；输入：400 V，790 A；比率：3000；温升（30 分钟）：10 ℃

特点

体积小、重量轻

清洁、无油、免维护

适应恶劣气候；适合现场搬运和现场测试

介电强度明显高于油式；电晕极小

特性 特性/技术规格

系列：充气式高压试验变压器（YDQ 系列）

应用：电气设备试验和预防性试验；传统油/干式试验变压器受体积、重量和功能限制的较高电压等级

可用变体：多个 YDQ 型号，涵盖 50 kV 至 300 kV 的高压等级，容量从 1.5 kVA 至 300 kVA

。
