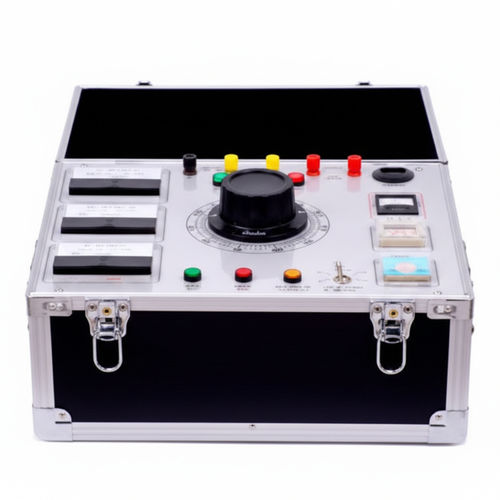

功率控制板 XC/TC

紧凑型手动带显示器

XC/TC 试验变压器用控制台（控制箱/控制柜）是为现场使用而设计的辅助设备，具有便于操作、易于维护和可靠性高的特点。其紧凑且坚固的结构适用于电力公司、大型厂矿、冶金、发电厂、铁路及电气维护部门的现场工作。

技术参数

• 环境温度：0～40℃
• 高度：< 100 m
• 相对湿度：< 85%

使用与维护

• 1. 收货时检查主控制回路的接线是否牢固，电压调节器的刷子接触是否良好。
• 2. 长期停用后，投入使用前请用500 V兆欧表测量绝缘电阻，电阻值应 ≥ 0.5 MΩ。
• 3. 供电电压应与控制柜铭牌上标示的输入值一致。
• 4. 控制柜配有过流保护，出厂设置为额定电流的80%；在低负荷使用时，应根据被试产品的额定电流重新调整。
• 5. 使用后请关闭控制柜盖板，保持内部清洁。

产品特点

• 全面监测：实时显示输出电流、仪表电压、零点读数交叉指示、合闸指示和定时状态。
• 集成保护：具备过流保护和自动定时器，提高安全控制能力。
• 先进定时：采用新一代时间继电器，定时范围大，便于灵活配置试验。
• 精确保护：高精度电流继电器，确保运行可靠，提升人员和设备安全性。
• 紧凑设计：结构合理、占地小、重量轻，便于携带和操作。

规格 / 技术数据

• 系列 / 型号：XC/TC
• 设备类型：XC/TC 试验变压器用辅助控制柜/控制台
• 应用：电力公司、大型厂矿、冶金、发电厂、铁路及电气维护部门
