高电压耐压测试仪 YDJ

直流交流

产品简介

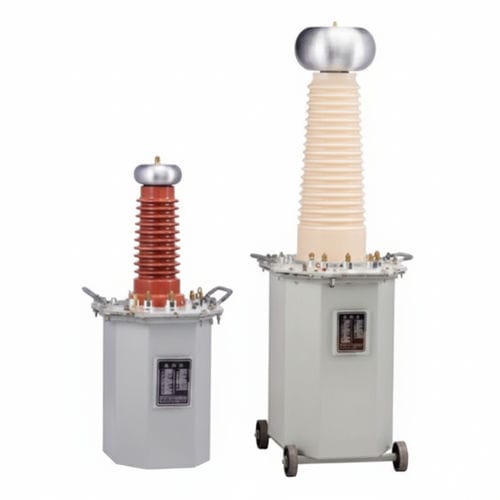

YDJ系列50–300 kV油浸式试验变压器由控制箱和油浸式试验变压器组成，适用于电力频率下的AC和DC耐压（Hipot）测试。可按需提供更高kV或更大kVA的定制型号。设计重点包括紧凑冠环、低局部放电和油冷散热以保证热稳定性。

产品参数
specifications and models | capacity(kVA) | High Voltage(kV) | high-tension current(mA) | low input voltage(V) | low input current(A) | transformation ratio | temperature rise ℃ (30 minutes)
YDJ-3/50 | 3 | 50 | 60 | 200 | 15 | 500 | 10
YDJ-5/50 | 5 | 50 | 100 | 200 | 25 | 500 | 10
YDJ-10/50 | 10 | 50 | 200 | 200 | 50 | 500 | 10
YDJ-20/50 | 20 | 50 | 400 | 400 | 50 | 500 | 10
YDJ-30/50 | 30 | 50 | 600 | 400 | 50 | 500 | 10
YDJ-50/50 | 50 | 50 | 1000 | 400 | 125 | 500 | 10
YDJ-5/100 | 5 | 100 | 50 | 200 | 25 | 1000 | 10
YDJ-10/100 | 10 | 100 | 100 | 200 | 25 | 1000 | 10
YDJ-10/25 | 10 | 25 | 400 | 400 | 25 | 1000 | 10
YDJ-20/100 | 20 | 100 | 200 | 200 | 50 | 1000 | 10
YDJ-30/100 | 30 | 100 | 300 | 200 | 75 | 1000 | 10
YDJ-50/100 | 50 | 100 | 500 | 200 | 125 | 1000 | 10
YDJ-15/150 | 15 | 150 | 100 | 200 | 37.5 | 1000 | 10
YDJ-20/150 | 20 | 150 | 133 | 200 | 50 | 1000 | 10
YDJ-30/150 | 30 | 150 | 200 | 200 | 75 | 1000 | 10
YDJ-50/150 | 50 | 150 | 333 | 200 | 125 | 1000 | 10
YDJ-100/150 | 100 | 150 | 667 | 200 | 250 | 1000 | 10
YDJ-50/200 | 50 | 200 | 250 | 200 | 125 | 1000 | 10
YDJ-100/200 | 100 | 200 | 500 | 200 | 250 | 1000 | 10
YDJ-150/200 | 150 | 200 | 750 | 200 | 375 | 1000 | 10
YDJ-200/200 | 200 | 200 | 1000 | 200 | 500 | 1000 | 10
YDJ-300/200 | 300 | 200 | 1500 | 200 | 750 | 1000 | 10
YDJ-50/300 | 50 | 300 | 170 | 200 | 125 | 1000 | 10
YDJ-100/300 | 100 | 300 | 333 | 200 | 250 | 1000 | 10
YDJ-150/300 | 150 | 300 | 500 | 200 | 375 | 1000 | 10
YDJ-200/300 | 200 | 300 | 667 | 200 | 500 | 1000 | 10
YDJ-300/300 | 300 | 300 | 3000 | 200 | 750 | 1000 | 10

可视化比较（摘要）
比较维度 | 油浸式试验变压器 | 干式（环氧）试验变压器 | SF6 充气试验变压器 | 串联谐振试验装置
绝缘介质 | 变压器油（矿物油） | 环氧树脂 | SF6 气体 | 干式/反应器组合
单台最大电压 | 很高（可达数百 kV 及以上） | 较低（通常 ≤35 kV） | 高（可达约300 kV） | 取决于谐振提升
体积与重量 | 最大且最重（需油箱） | 轻巧紧凑 | 中等（压力容器） | 非常轻便
冷却性能 | 优秀（油循环） | 有限（自然冷却） | 中等（气体对流） | 有限（间歇使用）
火灾风险 | 存在（油可燃） | 低 | 低（分解产物有毒） | 低
维护成本 | 较高（油过滤与油质检测） | 极低 | 较高（气体检测与纯度监管） | 中等

产品特性

• 油浸高压结构，配备紧凑冠环以降低局部放电。
• 采用先进绝缘材料与优化绕组，实现结构紧凑、重量相对较轻。
• 宽电压范围及可按需配置的kV/kVA组合。

优势

• 油冷却效率高，可在负载下维持热稳定性。
• 变压器油具备优良绝缘强度，适合短时高压试验。
• 经常维护（如滤油、检测）可延长使用寿命。
• 承载能力强，适用于大功率试验场景。

主要应用领域

• 电力系统试验：变压器、成套开关设备和配电设备的高压试验。
• 科研与实验室：高压设备与绝缘材料的开发与测试。
• 电缆及元件的绝缘耐压试验。
• 工业自动化：设备电气性能调试与测试。
• 电气安全测试与规范合规性验证。
• 电力工程培训与职业教育。

常见问题

• 问：为什么选择油浸式而不是干式变压器进行高压试验？答：油同时提供绝缘与散热，能承受更高的内部电场强度并在短时高压输出中更好地抑制局部放电。
• 问：50 Hz 试验变压器与串联谐振装置的区别是什么？答：试验变压器直接升压，适用于短缆和中小型试件；串联谐振通过电抗器补偿容性电流，可显著降低电源容量，适合长缆或大容量发电机场景。

技术规格（摘要）

• 系列：YDJ（油浸式高压试验变压器）。
• 电压范围：典型 25–300 kV（视型号而定）。
• 容量范围：3–300 kVA（视型号而定）。
• 输出类型：交流/直流耐压试验（电力频率）。
• 冷却：油循环冷却。
• 典型低压输入：200 V 或 400 V，具体型号不同。
