直流耐压测试仪 YDJ

绝缘油交流

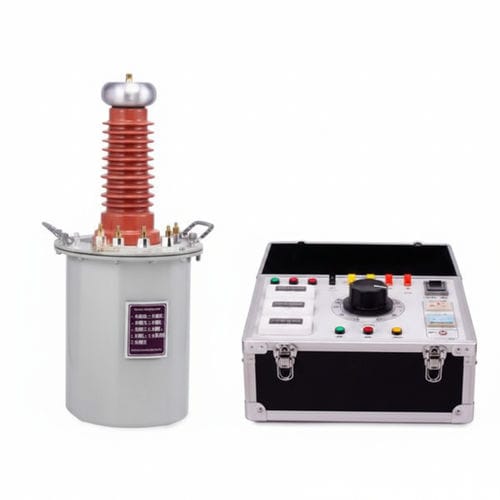

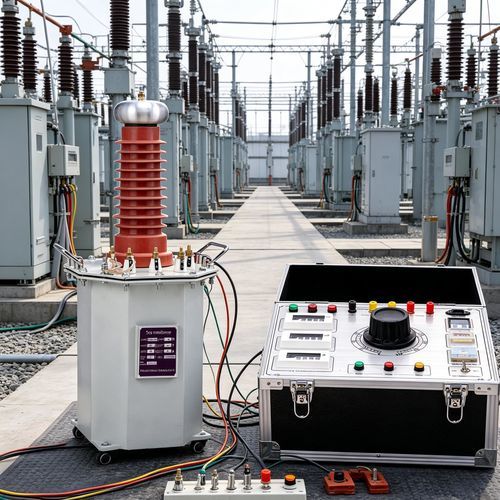

YDJ 数字显示 5kVA 油浸式 AC/DC Hipot 测试装置是一种可靠的电气测试系统，它将传统的油浸式绝缘技术与现代数字控制相结合。这款 5kVA 容量的设备可为中压设备提供精确的 AC/DC 介电强度测试，为需要强大高压验证的工业和实验室应用提供稳定的性能和精确的测量。 技术参数（YDJ 型号）

YDJ-1.5/50 - 容量：1.5 kVA；高压：50 kV；大电流：30 mA；低压输入：200 V / 7.5 A；比率：500；温升（30 分钟）：10 ℃

YDJ-3/50 - 容量：3 kVA；高压：50 kV；大电流：60 mA；低压输入：200 V / 15 A；比率：500；温升 (30 分钟)：10 ℃

YDJ-5/50 - 容量：5 kVA；高压：50 kV；大电流：100 mA；低压输入：200 V / 25 A；比率：500；温升 (30 分钟)：10 ℃

YDJ-10/50 - 容量：10 kVA；高压：50 kV；大电流：200 mA；低压输入：200 V / 50 A；比率：500；温升 (30 分钟)：10 ℃

YDJ-20/50 - 容量：20 kVA；高压：50 kV；大电流：400 mA；低压输入：380 V / 53 A；比率：500；温升（30 分钟）：10 ℃

YDJ-30/50 - 容量：30 kVA；高压：50 kV；大电流：600 mA；低压输入：380 V / 79 A；比率：500；温升（30 分钟）：10 ℃

YDJ-50/50 - 容量：50 kVA；高压：50 kV；大电流：1000 mA；低电压输入：380 V / 12 A；比率：500；温升（30 分钟）：10 ℃

YDJ-5/100 - 容量：5 kVA；高压：100 kV；大电流：50 mA；低压输入：200 V / 25 A；比率：1000；温升 (30 分钟)：10 ℃

YDJ-10/100 - 容量：10 kVA；高压：100 kV；大电流：100 mA；低压输入：200 V / 50 A；比率：1000；温升 (30 分钟)：10 ℃

YDJ-20/100 - 容量：20 kVA；高压：100 kV；大电流：200 mA；低压输入：380 V / 53 A；比率：1000；温升（30 分钟）：10 ℃

YDJ-30/100 - 容量：30 kVA；高压：100 kV；大电流：300 mA；低电压输入：380 V / 79 A；比率：1000；温升（30 分钟）：10 ℃

YDJ-50/100 - 容量：50 kVA；高压：100 kV；大电流：500 mA；低电压输入：380 V / 132 A；比率：1000；温升（30 分钟）：10 ℃

YDJ-20/150 - 容量：20 kVA；高压：150 kV；大电流：133 mA；低压输入：380 V / 53 A；比率：1000；温升（30 分钟）：10 ℃

YDJ-30/150 - 容量：30 kVA；高压：150 kV；大电流：200 mA；低压输入：380 V / 80 A；比率：1000；温升（30 分钟）：10 ℃

YDJ-50/150 - 容量：50 kVA；高压：150 kV；大电流：333 mA；低压输入：380 V / 132 A；比率：1000；温升（30 分钟）：10 ℃

YDJ-100/150 - 容量：100 kVA；高压：150 kV；大电流：667 mA；低压输入：380 V / 263 A；比率：1000；温升（30 分钟）：10 ℃

YDJ-50/200 - 容量：50 kVA；高压：200 kV；大电流：250 mA；低压输入：380 V / 132 A；比率：1000；温升（30 分钟）：10 ℃

YDJ-100/200 - 容量：100 kVA；高压：200 kV；大电流：500 mA；低压输入：380 V / 263 A；比率：1000；温升（30 分钟）：10 ℃

YDJ-150/200 - 容量：150 kVA；高压：200 kV；大电流：750 mA；低压输入：380 V / 395 A；比率：1000；温升（30 分钟）：10 ℃

YDJ-200/200 - 容量：200 kVA；高压：200 kV；大电流：1000 mA；低电压输入：380 V / 526 A；比率：1000；温升（30 分钟）：10 ℃

YDJ-300/200 - 容量：300 kVA；高压：200 kV；大电流：1500 mA；低电压输入：380 V / 790 A；比率：1000；温升（30 分钟）：10 ℃

YDJ-50/300 - 容量：50 kVA；高压：300 kV；大电流：170 mA；低电压输入：380 V / 132 A；比率：1000；温升（30 分钟）：10 ℃

YDJ-100/300 - 容量：100 kVA；高压：300 kV；大电流：333 mA；低电压输入：380 V / 263 A；比率：1000；温升（30 分钟）：10 ℃

YDJ-150/300 - 容量：150 kVA；高压：300 kV；高电流：500 mA；低电压输入：380 V / 395 A；比率：1000；温升（30 分钟）：10 ℃

YDJ-200/300 - 容量：200 kVA；高压：300 kV；高电流：667 mA；低电压输入：380 V / 526 A；比率：1000；温升（30 分钟）：10 ℃

YDJ-300/300 - 容量：300 kVA；高压：300 kV；大电流：3000 mA；低电压输入：380 V / 790 A；比率：1000；温升（30 分钟）：10 ℃

控制盒 - 环境和操作限制

温度范围：0 ～ 40 ℃

海拔高度： <2000米

相对湿度： <85%

。 主要规格（样品控制/操作箱型号）

XC-3/220 - 容量：3 千伏安；相位：1；功率：220 伏/50 千瓦：1; 功率：220 V / 50 Hz; 输出：0-220 V / 15 A；操作：电源：220 V / 50 Hz；输出：0-220 V / 25 A；操作：手动0-220 V / 25 A；操作：手动电源：220 V / 50 Hz；输出：0-220 V / 50 A；操作：手动0-220 V / 50 A；操作：手动功率：380 V / 50 Hz；输出：0-430 V / 60.5 A：0-430 V / 60.5 A；操作：手动电源：380 V / 50 Hz；输出：0-430 V / 50 A0-430 V / 50 A；操作：手动：电源：380 伏/50 赫兹；输出：0-430 伏/62.5 安：0-430 V / 62.5 A；操作：手动电源：380 V / 50 Hz；输出：0-430 V / 75 A0-430 V / 75 A；操作：手动电源：380 V / 50 Hz；输出：0-430 V / 125 A0-430 V / 125 A；操作：手动：电源：380 V / 50 Hz；输出：0-430 V / 250 A0-430 V / 250 A；操作：外部调节器；重量：50 千克

。 特性/技术规格

产品系列：YDJ 系列（带数字显示的油浸式 AC/DC 希波特测试变压器）

预期用途：用于中压设备的交直流介电强度（Hipot）测试 - 工业和实验室验证

容量选项：所示型号从 1.5 kVA 到 300 kVA（列出了多个型号变体）

高电压额定值：可用配置从 50 kV 到 300 kV（取决于型号）

低电压输入选项：通常为 200 V（单相）或 380 V（三相），取决于型号

操作模式：所示为手动控制箱；某些操作箱支持外部调节器

温升（30 分钟）：在列出的 YDJ 型号中通常为 10 ℃

控制箱环境限制：0-40 ℃；海拔 <；2000 米；相对湿度 <；85%

页面上提供的产品文件：用户手册和校准证书（参见文档链接）
