高电压耐压测试仪 YDJ

直流绝缘油交流

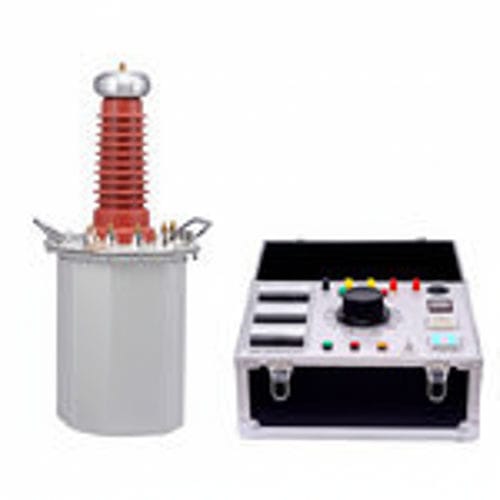

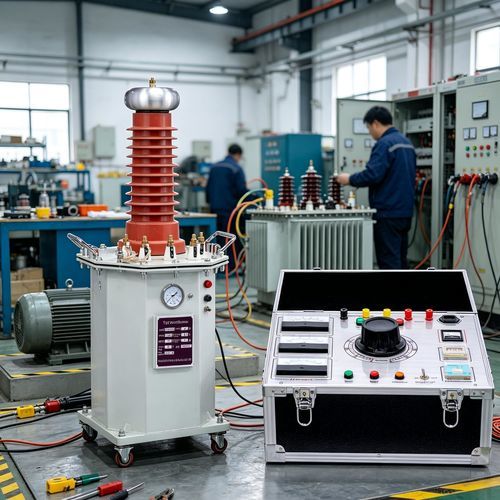

YDJ 指针式 5kVA 油浸式测试变压器是一款传统的交直流介损测试仪，结合了可靠的油绝缘和模拟指针仪表，可在介质测试中提供稳定的高压输出。它专为工业和公用事业测试应用而设计，具有久经考验的耐用性和便于维护的设计。 主要特点

油浸式高压变压器设计用于可靠的介电测试。

模拟指针式仪器（指针显示）用于直接读数和现场使用。

设计用于交流和直流谐波测试（交流/直流谐波测试仪）。

结构坚固，适合工业和公用事业应用；便于维护。 技术参数（YDJ 系列）

YDJ-1.5/50：容量 1.5 kVA；高压 50 kV；高压电流 30 mA；低压输入：200 V，7.5 A；比率 500；温升（30 分钟）10 ℃。

YDJ-3/50：容量 3 kVA；高压 50 kV；高压电流 60 mA；低压输入：200 V，15 A；比率 500；温升 10 ℃。

YDJ-5/50：容量 5 kVA；高压 50 kV；大电流 100 mA；低压输入：200 V，25 A；比率 500；温升 10 ℃。

YDJ-10/50：容量 10 kVA；高压 50 kV；大电流 200 mA；低压输入：200 V，50 A；比率 500；温升 10 ℃。

YDJ-20/50：容量 20 kVA；高压 50 kV；大电流 400 mA；低压输入：380 V，53 A；比率 500；温升 10 ℃：380 V，53 A；比率 500；温升 10 ℃。

YDJ-30/50：容量 30 kVA；高压 50 kV；大电流 600 mA；低压输入：380 V，79 A；比率 500；温升 10 ℃。

YDJ-50/50：容量 50 kVA；高压 50 kV；大电流 1000 mA；低压输入：

YDJ-5/100：容量 5 kVA；高压 100 kV；大电流 50 mA；低压输入：200 V，25 A；比率 1000；温升 10 ℃。

YDJ-10/100：容量 10 kVA；高压 100 kV；大电流 100 mA；低压输入：200 V，50 A；比率 1000；温升 10 ℃。

YDJ-20/100：容量 20 kVA；高压 100 kV；大电流 200 mA；低压输入：380 V，53 A；比率 1000；温升 10 ℃：380 V，53 A；比率 1000；温升 10 ℃。

YDJ-30/100：容量 30 kVA；高压 100 kV；大电流 300 mA；低压输入：

YDJ-50/100：容量 50 kVA；高压 100 kV；大电流 500 mA；低压输入：380 V，132 A；比率 1000；温升 10 ℃。

YDJ-20/150：容量 20 kVA；高压 150 kV；大电流 133 mA；低压输入：380 V，53 A；比率 1000；温升 10 ℃。

YDJ-30/150：容量 30 kVA；高压 150 kV；大电流 200 mA；低压输入：380 V，80 A；比率 1000；温升 10 ℃。

YDJ-50/150：容量 50 kVA；高压 150 kV；大电流 333 mA；低压输入：380 V，132 A；比率 1000；温升 10 ℃。

YDJ-100/150：容量 100 kVA；高压 150 kV；大电流 667 mA；低压输入：380 V，263 A；比率 1000；温升 10 ℃。

YDJ-50/200：容量 50 kVA；高压 200 kV；大电流 250 mA；低压输入：380 V，132 A；比率 1000；温升 10 ℃。

YDJ-100/200：容量 100 kVA；高压 200 kV；大电流 500 mA；低压输入：380 V，263 A；比率 1000；温升 10 ℃。

YDJ-150/200：容量 150 kVA；高压 200 kV；大电流 750 mA；低压输入：380 V，395 A；比率 1000；温升 10 ℃。

YDJ-200/200：容量 200 kVA；高压 200 kV；大电流 1000 mA；低压输入：380 V，526 A；比率 1000；温升 10 ℃。

YDJ-300/200：容量 300 kVA；高压 200 kV；大电流 1500 mA；低压输入：

YDJ-50/300：容量 50 kVA；高压 300 kV；大电流 170 mA；低压输入：

YDJ-100/300：容量 100 kVA；高压 300 kV；大电流 333 mA；低压输入：380 V，263 A；比率 1000；温升 10 ℃。

YDJ-150/300：容量 150 kVA；高压 300 kV；大电流 500 mA；低压输入：380 V，395 A；比率 1000；温升 10 ℃。

YDJ-200/300：容量 200 kVA；高压 300 kV；大电流 667 mA；低压输入：380伏，526安；比率1000；温升10℃。

YDJ-300/300：容量300千伏安；高压300千伏；大电流3000毫安；低压输入：380 V, 790 A; 比率 1000; 温升 10 ℃。 控制箱 - 技术参数

温度：0 ～ 40 ℃

海拔高度： <2000米

相对湿度： <85%

。 主要规格（控制/操作箱示例）

XC-3/220：相位 3；容量 3；功率：1 (V) 220 (A)50；输出：0-220 伏，15 安；操作：手动；重量：16 千克：重量：16 千克。

XC-5/220：相位 3；容量 5；输出：0-220 伏，25 安；操作：手动；重量：16 千克：输出：0-220 V，25 A；操作：手动；重量：18 kg：

TC-10/220：3 相；容量 5；输出：0-220 V，25 A；操作：手动；重量：18 kg：相数 3；容量 10；输出：0-220 伏，50 安；操作：手动；重量：18 千克：输出：0-220 伏，50 安；操作：手动；重量：80 千克：

TC-15/400 和更大的 TC 型号：典型输入电压 380 V，输出电压高达 0-430 V，额定电流各不相同；大多为手动操作（参见各型号和重量表）。 特性/技术参数

系列/型号系列：YDJ Pointer（油浸式皮托管试验变压器；多种容量/电压型号）。

绝缘介质：油浸变压器油箱。

显示类型：模拟指针（指针式仪表）：

操作环境（控制箱）：0-40 ℃，高度 & 温度：0-40 ℃，海拔 2000 米，相对湿度 85%。

可提供的文档：用户手册和校准证书（PDF）。
