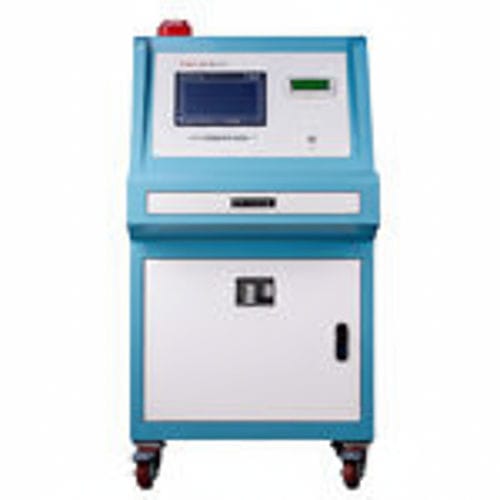

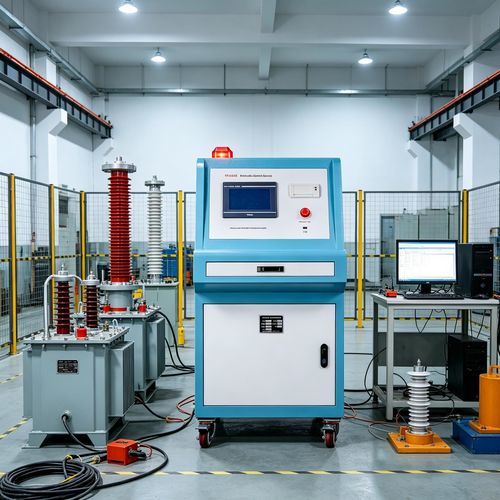

高电压耐压测试仪 TC-15KVA

交流

产品概述：该自动控制台用于工频耐压试验，适用于电气产品、元件及绝缘材料的耐电压检测。用于评估绝缘完整性、定位缺陷并量化抗过电压能力。支持直接设置变压器 VT 比（密码保护），具备声光报警和软硬件抗干扰功能。

适用范围：

• 变压器、马达、电缆、电容器及绝缘材料的型式试验与例行试验
• 来料检验、研发验证与生产线质量控制

技术参数：

• 额定容量：10–300 kVA（视型号而定）
• 低压侧电流：最高 790 A
• VLDOTM 输出范围：0–250 V 与 0–430 V
• 仪表电压范围：0–100 V
• 控制台电压/电流测量精度：0.5% FS ±3 字符
• 系统测量精度：1.5% FS ±3 字符
• 计时范围：0 至 3 小时 59 分 59 秒
• 供电：AC 220 V ±10% 或 AC 380 V ±10%，50 Hz ±1 Hz
• 触控界面：7" 800×480 全彩 PLC，OS：Windows XP（嵌入式）

可选型号：

• GY-10/220 — 10 kVA
• GY-15/400 — 15 kVA
• GY-20/400 — 20 kVA
• GY-25/400 — 25 kVA
• GY-30/400 — 30 kVA
• GY-50/400 — 50 kVA
• GY-100/400 — 100 kVA（可选：外置稳压器）
• GY-150/3000 — 150 kVA
• GY-200/3000 — 200 kVA
• GY-250/3000 — 250 kVA
• GY-300/3000 — 300 kVA

主要功能：

• 7" 高分辨率 PLC 触控屏
  • 统一显示电压、电流、时间、状态与提示，便于监控
• 密码保护的数字校准
  • 替代机械电位器，实现安全的数字调节
• 可编程变比（VT）
  • 单台控制台支持多电压变压器，保证现场兼容性
• 手动与智能升压控制
  • 按钮阶梯调节并具备自动限位检测
  • 在目标电压约 90% 附近自动降速以保护测量精度
• 主动安全监测与报警系统
  • 实时“Test‑in‑Progress”显示，异常时声光报警
• 数据管理
  • 集成打印与 USB 导出，便于试验记录归档
• 抗干扰设计
  • 软硬件联合抑制噪声，保证 EMI 环境下稳定运行

安全与数据管理：密码保护设置、自动过电压保护和自动回零功能确保操作安全与试验可重复性。试验记录可打印或导出到 USB 进行归档。
