功率控制板

TFT屏紧凑型数字

产品概述

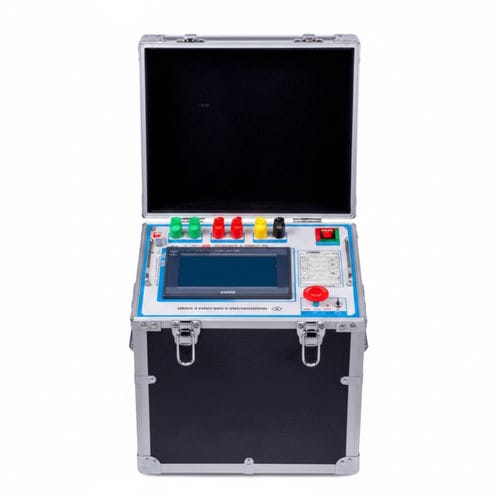

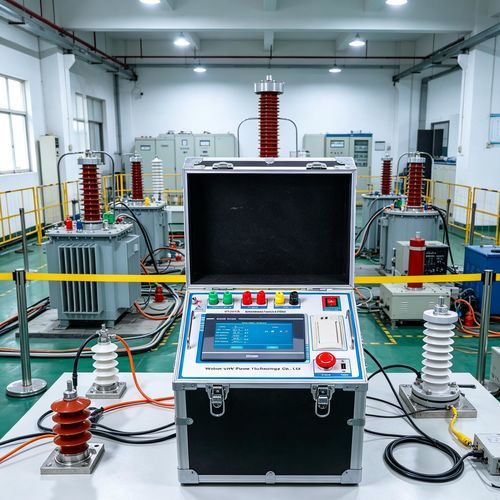

本自动化变压器控制柜按 GB/T16927.1-2001 工频耐压试验要求设计，将控制板与调压器集成于紧凑可移动的机箱中，适用于车间及现场的可重复试验场景。

技术参数

• 容量：3 kVA
• 输入电压范围：0–220 V
• 变比：500:1（可根据升压变压器配置）
• 输出电压范围：0–250 V
• 测量（仪表端）电压：0–100 V
• 电压测量精度：1.0 % FS ±3 位
• 电流测量精度：1.0 % FS ±3 位
• 计时范围：0–9999 s（支持长时间运行模式）
• 供电：AC 220 V ±10%，50 Hz ±2 Hz
• 工作环境：0–50 ℃；相对湿度 ≤85 % RH

产品特点

• 7 英寸高分辨率 LCD，实时显示电压、电流、时间、系统状态及提示信息。
• 现场本地化界面，便于操作与参数读取。
• 触感按键便于可靠配置与操作。
• 数字校准替代电位器，实现现场可复现的精确调节（密码保护）。
• 试验变比可编程设置（按键配置），支持单台设备的多电压试验。
• 状态提示的引导式工作流程，简化操作步骤，无需频繁查阅手册。
• 自动计时模式：到达目标电压自动计时、显示结果并自动复位。
• 手动计时模式：由操作人员触发计时，耐压完成时自动复位。
• 手动升压（按键控制），具有限位自动检测与过压保护；升压速率可配置（默认 1 kV/s）。
• 硬件/软件混合抗干扰抑制，确保工业级稳定性与 EMI 免疫性。

附加规格与安全

• 型号：GY Control Cabinet (Automatic)
• 界面：7 英寸 LCD + 触感按键（根据版本支持触摸屏）
• 保护：参数密码保护、过压保护、自动限位检测
• 机械：适用于车间与现场的紧凑可移动机箱
• 符合性：针对 GB/T16927.1-2001 试验要求设计
