高电压耐压测试仪 UHV-280

多点式直流交流

产品简介

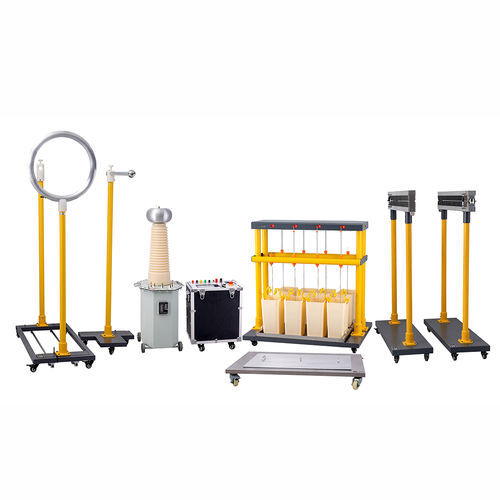

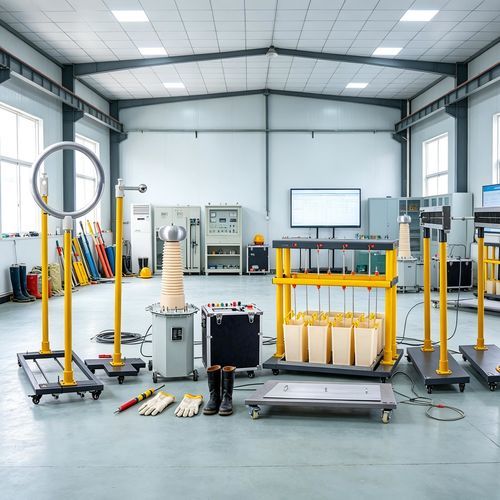

UHV-280 是一款用于绝缘靴、绝缘手套及相关绝缘防护工具的自动交流耐压与漏电流检测设备。系统由控制台、8位测试架、油浸式升压变压器（booster）及可选附件组成，支持最多8个样品同时测试；各通道独立跳闸，漏电流通过抗干扰无线传输回传至控制台以便集中监控与记录。

产品特性

• 可对最多8只绝缘靴或手套进行交流耐压试验，并对每个样品测量、显示漏电流。
• 靴体采用干式测试方法（内置小钢球），避免注水，简化试后干燥流程。
• 高低压分离设计，漏电流采用抗干扰无线传输回传控制台，提升操作安全性。
• 每通道配备独立跳闸机构：单个样品击穿或超限时自动隔离，不影响其他通道测试。
• 7英寸TFT触摸显示屏，实时显示试验电压、8路漏电流、日历、计时及提示信息。
• 采用DC/步进电机控制升压过程，实现自动升压、保持、定时与断电；测试数据与漏电流曲线可自动保存。
• 配置专用不锈钢接地托盘（靴）与不锈钢容器（手套），便于安全、可重复的测试装夹。
• 试验变压器变比可设定以匹配客户现有变压器；具备过流保护。

技术参数

• 型号：UHV-280
• 电源：220 V ±10% 50 Hz
• 控制台输出：0–250 V，12 A
• 升压器（高压）输出：30 kV – 500 kV
• 输出容量：3 kVA – 100 kVA
• 高压漏电流量程：最高 29.9 mA；分辨率 0.01 mA；精度 ±1% +3 位
• 单通道跳闸阈值：≥12 mA（可配置）
• 定时：可编程至 99 分钟
• 工作环境：-10℃ 至 40℃，相对湿度 ≤90%（无凝露）
• 控制台尺寸：400 × 300 × 550 mm；测试机尺寸：1000 × 800 × 1000 mm
• 控制台重量：25 kg；测试机重量：20 kg

仪器优势

• 全自动试验流程，按标准实现升压/保持/定时/断电，提高检测效率与一致性。
• 清晰的操作界面与数字化参数设置（目标电压、漏电流阈值、试验时间）；支持本地打印与数据存储。
• 通道隔离与智能保护（过流/过压）保障人员与设备安全。
• 输出与测量范围灵活，可满足不同试验规范与产线需求。
• 集成化数据管理，实时显示并可选配微型打印机便于结果归档。

应用场景

• 电力系统中绝缘个人防护用品（靴、手套、头盔等）的定期检测。
• 变电站与输配电现场的新购或更换绝缘工具的现场验收测试。
• 安全工具检测中心与第三方实验室的批量自动化检测与自动判定。
• 绝缘防护设备制造厂家的出厂检验。
• 石化、冶金、矿山、轨道交通、港口及大型制造业等企业的电气安全管理例行检测。

常见问题

• 问：为什么要对绝缘靴和绝缘手套做耐压试验？ 答：绝缘性能可能因老化、磨损、潮湿、污染或机械损伤而下降，耐压试验可模拟使用电压以发现漏电或击穿风险，预防触电事故。
• 问：该设备主要测试哪些产品？ 答：主要用于交流电网频率下的绝缘靴和绝缘手套耐压试验；根据夹具与配置也可测试其他绝缘防护工具。
• 问：若某样品在试验中击穿怎么办？ 答：该通道的独立跳闸机构会自动隔离该样品，其他通道继续测试，不受影响。
