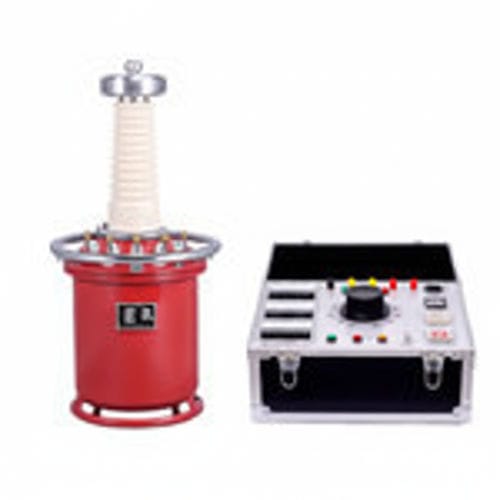

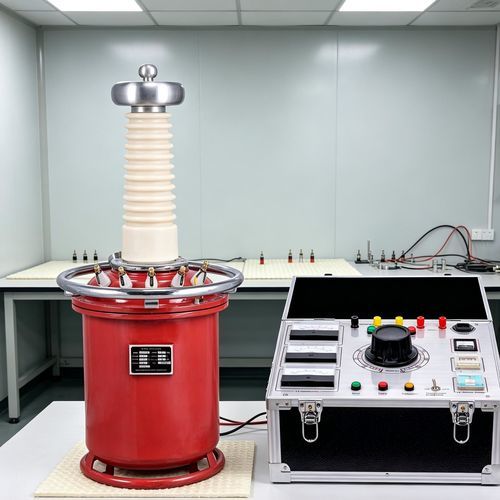

高电压耐压测试仪 YDQ 5kVA

直流交流

YDQ 5kVA 指针式交流直流试验变压器谐波测试仪是一款经典的手动操作高压试验变压器，设计用于公用事业、工业和实验室的稳态谐波测试。它强调简单的手动控制、模拟指针显示、重型结构和易于维护，适用于不需要高级数字功能的环境。 特点

体积小、重量轻。

清洁、无油设计；免维护。

不受恶劣气候影响；适合现场处理和测试。

介电强度明显高于油式变压器；电晕极小。 技术参数

电压等级：10kV-300kV。

容量范围：1-500 kVA：

阻抗电压：≤8%。

空载电流：<7%。

可提供的产品类型：交流、交流&直流、交流级联、交流直流级联。 主要规格

YDQ-1.5/50 - 容量：1.5 kVA；高压：50 kV；高压电流：30 mA；输入：200 V / 7.5 A；比率：500；温升（30 分钟）：

YDQ-3/50 - 容量：3 kVA；高压：50 kV；高压电流：60 mA；输入：200 V / 15 A；比率：500；温升：10 ℃。

YDQ-5/50 - 容量：5 kVA；高压：50 kV；高压电流：100 mA；输入：200 V / 25 A；比率：500；温升：10 ℃。

YDQ-10/50 - 容量：10 kVA；高压：50 kV；高压电流：200 mA；输入：200 V / 50 A；比率：500；温升：10 ℃。

YDQ-20/50 - 容量：20 kVA；高压：50 kV；高压电流：400 mA；输入：200 V / 53 A；比率：500；温升：10 ℃。

YDQ-30/50 - 容量：30 kVA；高压：50 kV；高压电流：600 mA；输入：200 V / 79 A；比率：500；温升：10 ℃。

YDQ-50/50 - 容量：50 kVA；高压：50 kV；高压电流：1000 mA；输入：200 V / 132 A；比率：500；温升：10 ℃。

YDQ-5/100 - 容量：5 kVA；高压：100 kV；高压电流：50 mA；输入：200 V / 25 A；比率：1000；温升：10 ℃。

YDQ-10/100 - 容量：10 kVA；高压：100 kV；高压电流：100 mA；输入：200 V / 50 A；比率：1000；温升：10 ℃。

YDQ-20/100 - 容量：20 kVA；高压：100 kV；高压电流：200 mA；输入：200 V / 53 A；比率：1000；温升：10 ℃。

YDQ-30/100 - 容量：30 kVA；高压：100 kV；高压电流：300 mA；输入：300 V / 79 A；比率：1000；温升：10 ℃：300 V / 79 A；比率：1000；温升：10 ℃。

YDQ-50/100 - 容量：50 kVA；高压：100 kV；高压电流：500 mA；输入：500 V / 132 A；比率：1000；温升：10 ℃。

YDQ-20/150 - 容量：20 kVA；高压：150 kV；高压电流：150 mA；输入：133 V / 53 A；比率：1500；温升：10 ℃。

YDQ-30/150 - 容量：30 kVA；高压：150 kV；高压电流：150 mA；输入：200 V / 80 A；比率：1500；温升：10 ℃。

YDQ-50/150 - 容量：50 kVA；高压：150 kV；高压电流：150 mA；输入：333 V / 132 A；比率：1500；温升：10 ℃：333 V / 132 A；比率：1500；温升：10 ℃。

YDQ-100/150 - 容量：100 kVA；高压：150 kV；高压电流：150 mA；输入：

YDQ-50/200 - 容量：50 kVA；高压：200 kV；高压电流：200 mA；输入：250 V / 132 A；比率：2000；温升：10 ℃。

YDQ-100/200 - 容量：100 kVA；高压：200 kV；高压电流：200 mA；输入：500 V / 263 A；比率：2000；温升：10 ℃：500 V / 263 A；比率：2000；温升：10 ℃。

YDQ-150/200 - 容量：150 kVA；高压：200 kV；高压电流：200 mA；输入：750 V / 395 A；比率：2000；温升：10 ℃。

YDQ-200/200 - 容量：200 kVA；高压：200 kV；高压电流：200 mA；输入：1000 V / 526 A；比率：2000；温升：10 ℃。

YDQ-300/200 - 容量：300 kVA；高压：200 kV；高压电流：200 mA；输入：1500 V / 790 A；比率：2000；温升：10 ℃。

YDQ-50/300 - 容量：50 kVA；高压：300 kV；高压电流：300 mA；输入：170 V / 132 A；比率：3000；温升：10 ℃。

YDQ-100/300 - 容量：100 kVA；高压：300 kV；高压电流：300 mA；输入：333 V / 263 A；比率：3000；温升：10 ℃。

YDQ-150/300 - 容量：150 kVA；高压：300 kV；高压电流：300 mA；输入：500 V / 395 A；比率：3000；温升：10 ℃。

YDQ-200/300 - 容量：200 kVA；高压：300 kV；高压电流：300 mA；输入：667 V / 526 A；比率：3000；温升：10 ℃。

YDQ-300/300 - 容量：300 kVA；高压：300 kV；高压电流：300 mA；输入：1500 V / 790 A；比率：3000；温升：10 ℃。 其他产品说明

页面上的昵称/常用参考名称：

页面上可用的产品文档：用户手册和校准证书（PDF）。

页面上嵌入的相关产品视频演示了 YDQ AC/DC Hipot 测试装置的变体。 特性/技术参数

电压等级：10kV-300kV。

容量范围：

阻抗电压：≤8%。

空载电流：<7%。

可用产品类型：AC、AC & DC、AC级联、AC DC级联。

设计：干式（无油）、紧凑、免维护、高介电强度、低电晕。

提供文档：用户手册（PDF）和校准证书（PDF）。

多媒体：嵌入式产品视频，演示 YDQ AC/DC Hipot 测试装置。
