高电压耐压测试仪 UHV Lightning Impulse Voltage Generator

便携式

产品介绍
UHV(V)冲击电压试验系统是一套完整的试验解决方案，用于在实验室和现场再现高振幅瞬态过电压。支持全波、截断波和开关冲击试验，适用于GIS、绝缘子、变压器、套管、高压设备、断路器、负荷开关及环网柜等装置的冲击耐压试验。

技术优势

• 低电感回路设计并采用电阻式滤波，在大电容负载下仍能保持标准冲击波形。
• 高电压利用率：雷电冲击利用率 ≥85%，开关冲击利用率 >80%。
• 面向操作员的功能：波形易调、直观控制、可编程序列与可靠的同步性能。
• 先进的充电控制：定电流自动充电，自动化程度高且抗干扰能力强。

产品参数
充电电压 — 设置范围：0~800 kV
工作范围：10.0~800.0 kV
设置偏差：≤±1%
不稳定度：≤±1%
设置分辨率：0.1 kV
充电时间 — 设置范围：30~180 s
充电时间分辨率：1 s
报警延时：2 s
脉冲次数 — 设置范围：1~999
保护设置 — 过流/过压：可配置；动态充电保护：可选

典型配置

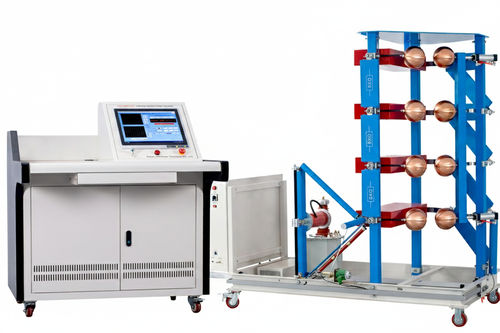

• 雷电冲击电压发生器本体：生成高压冲击波形的核心装置。
• 低衰减电容分压器：用于高精度冲击电压测量（例如精度可达1.0%）。
• 计算机全自动控制系统：自动化试验序列并记录数据。
• 全自动数字测量与分析系统：处理测量数据并生成详细测试报告。
• 波形调整电阻及附件：根据试验要求调整冲击波形参数。
• 自动整流充电电源：为电容器提供稳定的充电电源。

主要应用领域

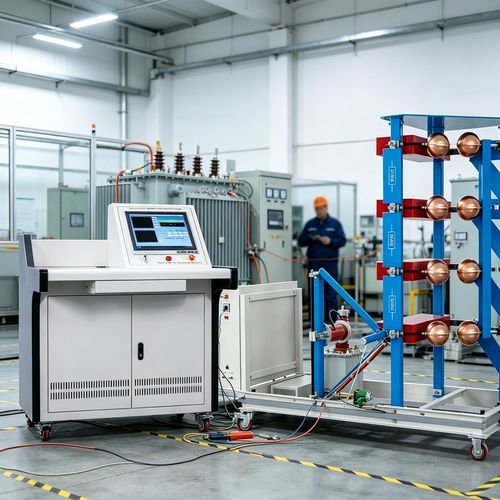

• 高压设备的型式与出厂试验（变压器、GIS、套管等），按国家标准验证绝缘冲击耐受能力。
• 电力科研与检测机构、第三方试验室与高校，用于绝缘材料研究与设备验证。
• 输变电工程的交接与抽样检验，在现场或试验室进行冲击耐压抽样测试以评估长期运行可靠性。
• 避雷器等过电压保护设备在冲击条件下的性能测试。

常见问题

• Q1：测试数据不合格如何处理？
  A1：先检查接线并排除环境干扰，然后复测；若仍不合格，上报设备管理进行检修。
• Q2：可用于GIS检测吗？
  A2：确认接口和量程是否匹配；部分GIS需专用适配器。
• Q3：试验后需放电吗？
  A3：必须。取下接线前须用放电棒将被试品完全放电。
• Q4：可在带电设备附近使用吗？
  A4：不可。仅在被试品确认已断电、检验并接地后连接。
• Q5：电池续航多久？
  A5：满电时可连续工作约4–6小时；建议配备备用电池或外接电源。
• Q6：温度会影响测量结果吗？
  A6：会。建议环境温度为5 ℃～40 ℃，极端温度可能导致测量偏差。

特性 / 技术规格

• 充电电压范围：0 ~ 800 kV；工作电压范围：10.0 ~ 800.0 kV；分辨率 0.1 kV。
• 设置偏差：≤±1%；不稳定度：≤±1%。
• 充电时间范围：30 ~ 180 s；分辨率 1 s；报警延时 2 s。
• 脉冲次数：1 ~ 999（可配置）。
• 保护设置：可配置过流、过压保护；可选动态充电保护。
• 设计：低电感回路、阻性滤波、定电流充电控制与高自动化水平。
