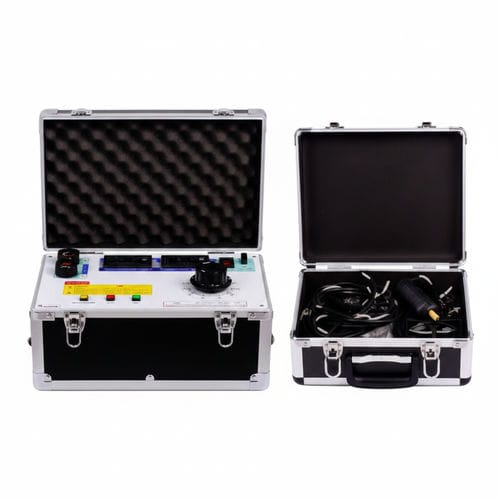

初次喷射测试设备 DDG-1000A

电流短路自动

DDG-1000A 是用于产生高电流的主电流注入试验装置，适用于电力系统的安全试验、CT 校准、温升测试以及实验室研究与教学，可模拟短路等极限电流工况以验证设备性能与安全性。

产品概述

• 设备类型：主电流注入器 / 大电流发生器（电流助推器 / 电流源）。
• 用途：为试验、校准和研究提供并模拟极端电流条件（短路、温升等）。
• 典型能力：按型号可输出 500 A 至 10,000 A；示例 DDG-1000 额定 1000 A，6 kVA。

特点

• 配备两台电流表以实现宽范围电流监测。
• 可调 autotransformer（自耦变压器）用于精确调节输出。
• 状态指示灯与按钮控制，便于操作。
• 提供一体式或分体式（fission）结构，便于运输与搬运。

主要应用

• 断路器、开关和接触器的热稳定性与动态稳定性试验。
• 电流互感器（CT）的校准与比率测试。
• 母线、穿墙套管和电缆端头的温升试验。
• 继电保护装置的整定与校验。
• 需要高电流源的科研与实验室测试。

技术参数（系列示例）

• DDG-500 — 容量：3 kVA；V1：220 V；A1：15 A；V2：6 V；A2：500 A；尺寸（mm）：430×338×550；重量：48 kg；结构：一体式。
• DDG-1000 — 容量：6 kVA；V1：220 V；A1：27 A；V2：6 V；A2：1000 A；尺寸（mm）：500×380×600；重量：80 kg；结构：一体式。
• DDG-2500 — 容量：15 kVA；V1：380 V；A1：39.5 A；V2：6 V；A2：2500 A；尺寸（mm）：600×430×790；重量：145 kg；结构：一体式。
• DDG-4000 — 容量：24 kVA；V1：380 V；A1：63 A；V2：6 V；A2：4000 A；尺寸（mm）：640×450×820；重量：180 kg；结构：一体式/分体式。
• DDG-5000 — 容量：30 kVA；V1：380 V；A1：79 A；V2：6 V；A2：5000 A；尺寸（mm）：600×430×900 和 300×500×500（两件式选项）；重量：145 和 135 kg；结构：分体式。
• DDG-6000 — 容量：36 kVA；V1：380 V；A1：95 A；V2：6 V；A2：6000 A；尺寸（mm）：600×430×900 和 300×500×500；重量：150 和 140 kg；结构：分体式。
• DDG-8000 — 容量：48 kVA；V1：380 V；A1：126 A；V2：6 V；A2：8000 A；尺寸（mm）：600×450×950 和 350×550×550；重量：180 kg；结构：分体式。
• DDG-10000 — 容量：60 kVA；V1：380 V；A1：158 A；V2：6 V；A2：10000 A；尺寸（mm）：800×600×1100 和 380×550×600；重量：200 kg；结构：分体式。

特性 / 技术规格

• 输出电流范围：二次电流典型值为 500 A 至 10,000 A，视型号而定。
• 一次电源：常见为 220 V 或 380 V，额定 kVA 随型号变化。
• 二次参考：V2 通常为 6 V，作为注入器连接参考。
• 结构形式：提供一体式（单元）和分体式（fission）以便运输安装。
• 控制与安全要素：双电流表、可调自耦变压器、状态指示灯与按钮控制。
