交流耐压测试仪 YDJ

直流绝缘油高电压

产品简介

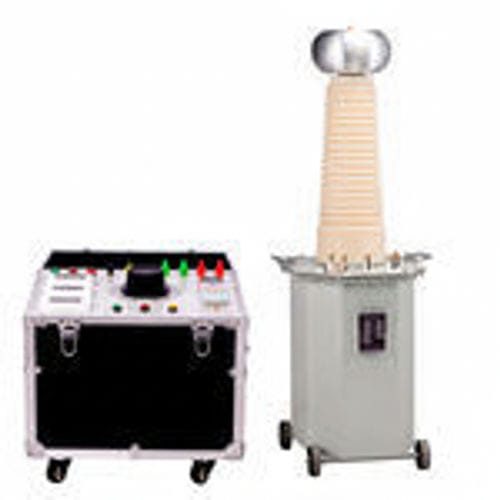

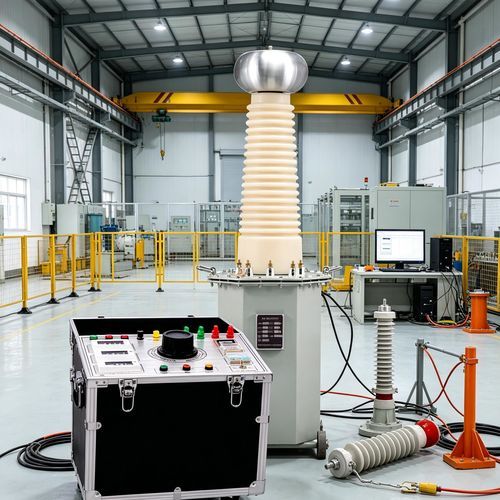

YDJ 数显 10 kVA 油浸式 AC/DC 耐压试验仪是一款用于电力变压器、长电缆及其他高压设备的高容量介电强度测试系统。该产品额定 10 kVA，采用油浸式高压变压器和数字监控，支持 AC 与 DC 耐压试验，具备自动控制与数据记录，适用于高压实验室、厂家质量控制及电力系统投运检测场景。

产品特性

• 油浸绝缘并配备油循环冷却，提高介电强度与散热能力。
• 数字显示与自动控制，实现电压/电流精确设定、监控与试验记录。
• 采用避雷环及受控的绝缘几何形状以降低局部放电。
• 提供多种容量与电压等级，可按现场或实验室需求选择。

产品优势

• 高压输出稳定，适用于中高压设备的准确测试。
• 油循环冷却使长期连续试验时热量能有效散发，保证稳定性。
• 可扩展配置：单机使用或串/并联组合以满足更高电压或更大容量需求。
• 密封油箱与可选防爆结构降低维护和运行风险。

主要应用场景

• 电力系统测试：断路器、隔离开关、电流互感器的 AC 耐压测试。
• 电缆测试：高压电力电缆在 DC 耐压或串联谐振测试前的升压预试验。
• 绝缘材料测试：绝缘板、绝缘涂层、硅橡胶等的击穿强度测试（实验室及生产 QC）。

常见问题

• 能否将设备串联以达到更高电压？— 可以，多台油浸式试验变压器可串联以实现 GIS、长电缆、大型变压器等所需的超高输出电压。
• 使用何种绝缘油？— 标配高品质变压器绝缘油；可按需提供环保型油品。
• 绝缘油应多久更换一次？— 建议定期检查并进行油介电强度测试；更换频率视运行环境和油品状况而定。

技术参数
型号 | 容量 (kVA) | 高压 (kV) | 高压电流 (mA) | 输入电压 (V) | 输入电流 (A) | 变比 | 温升 ℃ (30 分钟)
YDJ-3/50 | 3 | 50 | 60 | 200 | 15 | 500 | 10
YDJ-5/50 | 5 | 50 | 100 | 200 | 25 | 500 | 10
YDJ-10/50 | 10 | 50 | 200 | 200 | 50 | 500 | 10
YDJ-20/50 | 20 | 50 | 400 | 200 | 50 | 500 | 10
YDJ-30/50 | 30 | 50 | 600 | 200 | 50 | 500 | 10
YDJ-50/50 | 50 | 50 | 1000 | 200 | 125 | 500 | 10
YDJ-5/100 | 5 | 100 | 50 | 200 | 25 | 1000 | 10
YDJ-10/100 | 10 | 100 | 100 | 200 | 25 | 1000 | 10
YDJ-10/25 | 10 | 25 | 400 | 200 | 25 | 1000 | 10
YDJ-20/100 | 20 | 100 | 200 | 200 | 50 | 1000 | 10
YDJ-30/100 | 30 | 100 | 300 | 200 | 75 | 1000 | 10
YDJ-50/100 | 50 | 100 | 500 | 200 | 125 | 1000 | 10
YDJ-15/150 | 15 | 150 | 100 | 200 | 37.5 | 1000 | 10
YDJ-20/150 | 20 | 150 | 133 | 200 | 50 | 1000 | 10
YDJ-30/150 | 30 | 150 | 200 | 200 | 75 | 1000 | 10
YDJ-50/150 | 50 | 150 | 333 | 200 | 125 | 1000 | 10
YDJ-100/150 | 100 | 150 | 667 | 200 | 250 | 1000 | 10
YDJ-50/200 | 50 | 200 | 250 | 200 | 125 | 1000 | 10
YDJ-100/200 | 100 | 200 | 500 | 200 | 250 | 1000 | 10
YDJ-150/200 | 150 | 200 | 750 | 200 | 375 | 1000 | 10
YDJ-200/200 | 200 | 200 | 1000 | 200 | 500 | 1000 | 10
YDJ-300/200 | 300 | 200 | 1500 | 200 | 750 | 1000 | 10
YDJ-50/300 | 50 | 300 | 170 | 200 | 125 | 1000 | 10
YDJ-100/300 | 100 | 300 | 333 | 200 | 250 | 1000 | 10
YDJ-150/300 | 150 | 300 | 500 | 200 | 375 | 1000 | 10
YDJ-200/300 | 200 | 300 | 667 | 200 | 500 | 1000 | 10
YDJ-300/300 | 300 | 300 | 3000 | 200 | 750 | 1000 | 10

特性 / 规格

• 系列: YDJ 系列，型号可选 3 kVA 至 300 kVA，最高可达 300 kV 输出（视型号而定）。
• 测试模式: 支持 AC 与 DC 耐压测试，具备数字监控与自动数据记录。
• 冷却/绝缘: 油浸式变压器并配油循环冷却以增强散热与绝缘性能。
• 适用场景: 高压实验室、制造商质量控制、并网/投运测试、线缆与绝缘材料检测。
