DC/DC变流器 / 高密度功率换流 DCM®

调节绝缘机箱式

产品概述

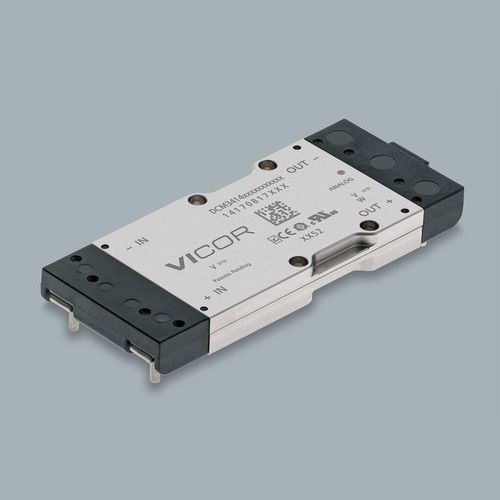

DCM3414B50M13C2T09 属于 DCM® DC-DC 转换器模块系列。该型号为 3414 VIA 封装的隔离、稳压 DC-DC 转换器模块，支持穿孔安装，提供长引脚选项。面向恶劣环境下对电源要求较高的应用设计。

主要电气摘要

• 输入电压（额定）：28 V
• 输出电压（额定）：12 V
• 输出功率：320 W

机械 / 封装
3414 VIA 封装 — 尺寸 3.38 x 1.4 x 0.37 in（85.93 x 35.54 x 9.4 mm）。安装选项：PCB 安装（长引脚或短引脚）和机箱安装。

产品特性

• 隔离且稳压的输出
• 输出过压保护（OVP）
• 输入欠压锁定（UVLO）
• 过温保护（OTP）
• 集成 EMI 与瞬态滤波
• 提供机箱安装与 PCB 安装变体

可选项 / 可配置项目

• 安装样式：Board Mount Long Pin（其他选项：Board Mount Short Pin、Chassis Mount）
• 产品等级 / 温度选项：T = -40°C 至 125°C；C = -20°C 至 125°C；M = -55°C 至 125°C
• 控制接口：支持模拟（Analog）选项
• 隔离 / 稳压：属于可稳压的隔离 DCM 家族

定价与可用性
MSRP：
1+ - $818.95
10+ - $650.66
25+ - $593.74
100+ - $556.89

• 部件号：DCM3414B50M13C2T09
• 交付周期（Lead time）：40 weeks
• 最小订购量（MOQ）：1
• 分销商库存因分销商而异（示例：Mouser、Digi-Key、Arrow、Avnet）

参考资料

• 数据手册与机械图纸
• 应用说明（并联运行、热管理、调节精度、PCB 焊接指南）
• 安全认证与证书（cURus、cTÜVus、CE、CB）

技术规格

• 产品系列：DCM® DC-DC Converter Module
• 型号 / 部件号：DCM3414B50M13C2T09
• 输入电压（典型）：28 V
• 输出电压（典型）：12 V
• 输出功率：320 W
• 封装：3414 VIA（穿孔）
• 尺寸：3.38 x 1.4 x 0.37 in / 85.93 x 35.54 x 9.4 mm
• 安装选项：PCB 安装（短引脚或长引脚）、机箱安装
• 保护功能：OVP、UVLO、OTP
• 集成功能：EMI / 瞬态滤波
• 产品等级：T、C、M
• 交付周期 & MOQ：40 weeks / 1
