DC/DC变流器 / 调节 ZVS

非绝缘SIP大电压输入范围

产品概述

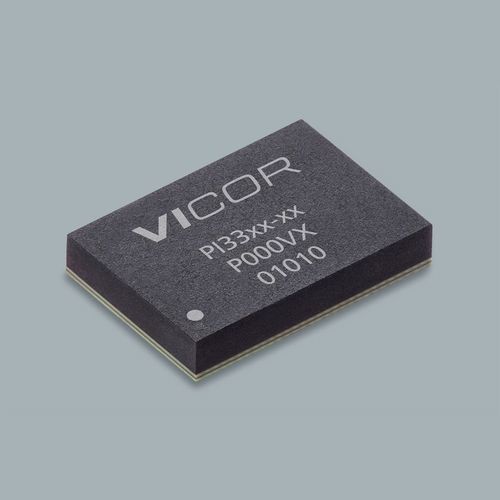

PI3303-00-LGIZ 属于 Vicor 的 PI33xx 系列高效率 ZVS（零电压开关）降压稳压器。产品采用紧凑型 10×14 LGA-SIP 封装（14.0 x 10.0 x 2.56 mm），面向快速开发与高功率密度应用。页面示例参数：输入 24 V、输出 12 V、最大输出电流 8 A。

主要参数

• 型号：PI3303-00-LGIZ
• 输入电压（示例）：24 V
• 输出电压（示例）：12 V
• 最大输出电流：8 A
• 封装：10×14 LGA-SIP（0.5512 x 0.3937 x 0.1001 in / 14.0 x 10.0 x 2.56 mm）
• 工作温度：LGIZ −40°C；LGMZ −55°C
• 交货期（示例）：28 周；最小订购量：10

产品特性

• 高效 ZVS-Buck 拓扑，峰值效率 >96%（24 Vin→12 Vout），>95%（12 Vin→5 Vout）
• 宽输入电压范围：8–18 V（针对 12 Vin 优化）和 8–36 V；部分系列可达 60 V
• 宽输出电压范围：1–16 V
• 极快的瞬态响应，在轻载和满载下均有高效率表现
• 内部补偿，开发周期短，外部元件少
• 灵活的功能集：频率同步、可调软启动与跟踪
• 并联运行、单线电流共享、两相交错（interleaving）
• 保护功能：输入欠/过压锁定（OVLO/UVLO）、输出过压保护（OVP）、过温保护（OTP）；支持恒压或恒流工作，具备专用误差放大器和基准

机械与热特性

• 封装：10×14 LGA-SIP
• 尺寸：0.5512 x 0.3937 x 0.1001 in / 14.0 x 10.0 x 2.56 mm
• 温度版本：LGIZ −40°C；LGMZ −55°C（型号相关）

订购与定价（示例）

• 交货期：28 周（页面所示）
• 最小订购量：10
• 示例 MSRP 阶梯价：10+ $15.50；25+ $14.14；100+ $13.27

文档与资源
提供数据手册、应用说明、评估板用户指南和机械图纸。参考资料包括关于 ZVS-Buck 的白皮书及 10×10 与 10×14 LGA/BGA 封装的装配指南（AN:303）等文档。

分销商库存（快照）

• Digi-Key：3759 件
• Arrow：0 件
• Avnet：0 件
• Mouser：0 件

备注
页面显示参数为示例变体（输入 24 V，输出 12 V，Iout max 8 A）。库存与交期仅供参考，请与分销商或 Vicor 确认最新可用性。
