DC/DC变流器 / 调节 ZVS

非绝缘SIP用于远程通信设备

产品概述

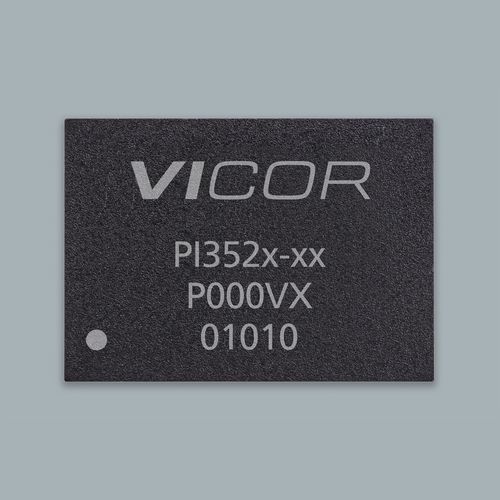

PI3525-00-LGIZ 是 Vicor 的 ZVS 降压稳压器（ZVS Buck Regulator），属于 PI352x 系列。该器件面向高效率、高密度电源转换应用，典型输入 48V，输出可配置（示例页面显示 5V 输出），最大输出电流 20A，封装为 10x14 LGA‑SIP，机械尺寸约 14.0 x 10.0 x 2.56 mm。

主要参数速览

• 示例页面输入电压：48V；变体支持 36–60 V 或 30–60 V
• 输出电压范围：2.2–14 V（示例：5 V）
• 工作温度等级：LGIZ -40°C；LGMZ 型号可达 -55°C
• 封装：10 x 14 LGA‑SIP；家族中有 10 x 10 LGA 选项

产品特性

• 高效 HV ZVS‑Buck 拓扑，48 Vin 峰值效率 >96%
• 非常快的瞬态响应，轻载与满载均有良好效率表现
• 内部补偿，外部元件少
• 频率同步、用户可调软启动与跟踪
• 恒压或恒流工作模式，带专用误差放大器与参考
• 支持并联与单线电流共享，支持两相交错（interleaving）选项
• 保护功能：输入 OVLO/UVLO、输出 OVP、过温保护（OTP）

定价（示例 MSRP）
Quantity
1+ — $29.01
10+ — $23.05
25+ — $21.03
100+ — $19.73

参考资料（页面列示的相关文档/资源）

• 产品数据表（PI352x 系列）
• ZVS 实现与高性能 ZVS Buck 白皮书
• 应用说明 AN:303 — 10×10 与 10×14 LGA/BGA 封装装配指南
• 评估板用户指南 UG:307（PI352x-0x-EVAL1）
• 评估板设计文件（PI352x-xx-EVAL）
• 产品轮廓图与机械 CAD 文件（制造商提供的 CAD/DFX/PDF）

可用性与生产信息
交付周期示例：28 weeks。最小订购量：1。分销库存示例：Digi‑Key: 1430；Avnet: 292；Mouser: 202；Arrow: 0。

caractéristiques / spécifications techniques

• 料号：PI3525-00-LGIZ
• 产品系列：ZVS Buck Regulator
• 典型输入：48 V（支持 36–60 V 或 30–60 V，视变体而定）
• 输出示例：5 V（输出范围 2.2–14 V）
• 最大输出电流：20 A
• 封装：10 x 14 LGA‑SIP；家族中另有 10 x 10 LGA 选项
• 封装尺寸：14.0 x 10.0 x 2.56 mm
• 拓扑：HV ZVS‑Buck
• 峰值效率：48 Vin 时 >96%
• 瞬态响应：非常快
• 工作模式：恒压或恒流
• 电流共享：支持并联与单线共享
• 交错：支持两相交错选项
• 保护功能：OVLO/UVLO、OVP、OTP
• 控制 / 功能：频率同步、可调软启动/跟踪、内部补偿
• 显示的工作温度等级：T = -40°C 至 120°C（LGIZ 表示 -40°C；如标注，LGMZ 可达 -55°C）
• 评估板：PI3525-00-EVAL1（用户指南可用）
