DC/DC变流器 / 调节 ZVS

SIP用于远程通信设备工业

概述

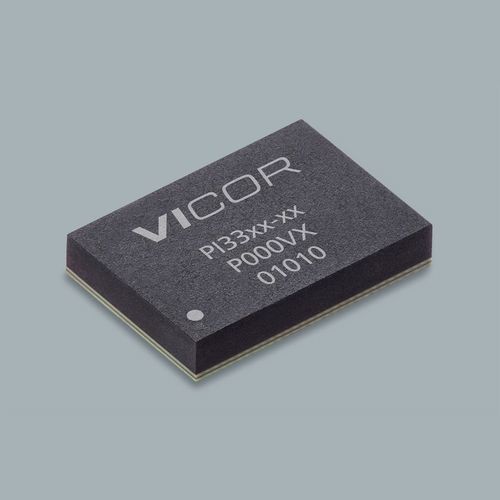

PI3323-00-LGMZ 是 PI332x 系列的 ZVS 降压稳压器，采用紧凑的 10 × 14 mm LGA‑SIP 封装。针对宽输入/输出范围设计并提供极快瞬态响应及高效率。页面示例工作点：输入 24 V，输出 3.3 V，最大输出电流 22 A。交期：28 周。最小订购量：1。

封装 / 机械
封装：10 × 14 LGA‑SIP（LGA SiP）。尺寸：14.0 × 10.0 × 2.56 mm（0.5512 × 0.3937 × 0.1001 in）。

产品特性

• 宽工作范围：优化 12 Vin（8–18 V）及宽 Vin（8–36 V）
• 宽输出范围：1–16 V
• 高效率峰值（24 Vin→12 Vout 时 >96%；12 Vin→5 Vout 时 >95%），轻载和满载均表现良好
• 温度等级：包括 LGMZ（‑55°C 至 125°C）
• 使用简单：内部补偿，外部元件少，加快开发周期
• 灵活功能集：频率同步、用户可调软启动与跟踪
• 支持并联与单线电流共享；双相交错（two‑phase interleaving）
• 保护功能：输入过/欠压锁定（OVLO/UVLO）、输出过压保护（OVP）、过温保护（OTP）
• 极快的瞬态响应；支持恒压或恒流工作模式

页面显示的规格

• 零件编号：PI3323-00-LGMZ
• 系列：PI332x（ZVS Buck Regulator）
• 示例输入电压：24 V
• 示例输出电压：3.3 V
• 最大输出电流：22 A
• 封装 / 尺寸：10 × 14 LGA‑SIP；14.0 × 10.0 × 2.56 mm
• 示例温度等级：LGMZ = ‑55°C 至 125°C
• 交期：28 周（页面显示）
• 最小订购量：1

价格（MSRP）

• 1+ – $78.70
• 10+ – $62.53
• 25+ – $57.06
• 100+ – $53.52

文档与参考资料（页面列出）

• 数据表（PI332x 家族）
• 白皮书：Zero‑Voltage Switching Applied to Buck Regulation
• 白皮书：High‑Performance ZVS Buck Regulator
• 应用说明 AN:303 – 10 × 10 mm 与 10 × 14 mm LGA/BGA 封装的装配指南
• 评估板用户指南（PI31xx/PI33xx 评估板）

相关评估板
页面列出的评估板型号：PI3323-00-EVAL1（评估板及用户指南已参考）。
