DC/DC变流器 / 调节 ZVS

非绝缘SIP大电压输入范围

产品概述

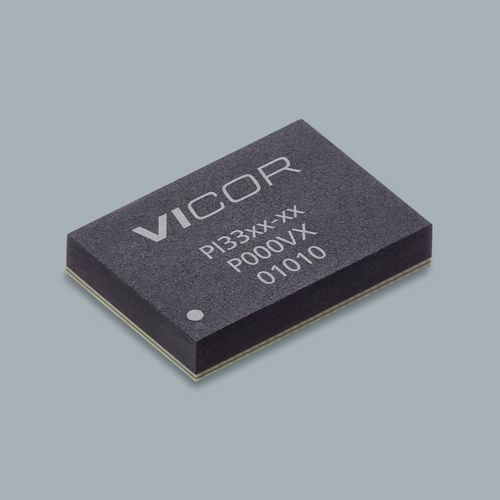

PI3302-00-LGIZ 是 Vicor PI33xx 系列中的 ZVS 降压稳压器。该器件采用紧凑的 10 x 14 LGA-SIP 封装，针对在宽输入/输出范围内实现高效率降压调节而设计，适用于受控 DC-DC 转换应用。

摘要

• 输入电压：24 V（器件变体及系列支持宽输入范围）
• 输出电压：5 V
• 最大输出电流：10 A
• 封装 / 形式：10 x 14 LGA-SIP（14.0 x 10.0 x 2.56 mm）

主要特性

• 宽工作范围
• 12 Vin 优化（8–18 V）及 Wide Vin（8–36 V）
• 宽 Vout（1–16 V）
• LGIZ 型号支持 -40°C（LGMZ 型号支持 -55°C）
• 易于使用；开发周期短，外部元件少
• 内部补偿，减少外部元件数量
• 标准配置无需额外设计调整
• 高效率：>96% 峰值（24 Vin 至 12 Vout）
• >95% 峰值（12 Vin 至 5 Vout）
• 轻载与满载均有高效率表现
• 功能丰富且灵活：频率同步、可调软启动与跟踪
• 通用高密度封装平台与 HV ZVS‑Buck 拓扑
• 系列支持至 36–60 V 宽输入电压范围
• 极快的瞬态响应
• 恒压或恒流工作模式
• 恒流误差放大器与参考
• 并联及单线电流共享；两相交错
• 保护功能：输入 OVLO/UVLO、输出 OVP、过温保护（OTP）

定价（MSRP）
数量 | MSRP (USD)
10+ | 15.69
25+ | 14.32
100+ | 13.43

生产与订购信息
零件号：PI3302-00-LGIZ
交期：28 周
最小订购量：10

分销商库存（快照）
Digi-Key：1033 件可用
Avnet：500 件可用
Arrow：0 件可用
Mouser：0 件可用

参考文档可用
本产品系列提供数据表、白皮书、评估板用户指南、应用说明和机械图纸（具体文档参考产品页面列出）。

特性 / 技术规格

• 零件号：PI3302-00-LGIZ
• 产品系列：ZVS Buck Regulator (PI33xx)
• 系列型号：PI33xx
• 输入电压（示例）：24 V
• 输出电压（示例）：5 V
• 最大输出电流：10 A
• 封装：10 x 14 LGA-SIP（14.0 x 10.0 x 2.56 mm）
• 工作温度：-40°C（LGIZ），-55°C（LGMZ）
• 安装方式：LGA SiP
• 产品等级（温度）：T = -40°C 至 125°C
• 保护：OVLO/UVLO、OVP、OTP
• 功能模式：恒压或恒流；并联与电流共享；两相交错
• 关键特性：频率同步、可调软启动、内部补偿、非常快的瞬态响应
• 交期：28 周（如页面所示）
• 最小订购量：10
• MSRP 等级：10+ = $15.69；25+ = $14.32；100+ = $13.43
